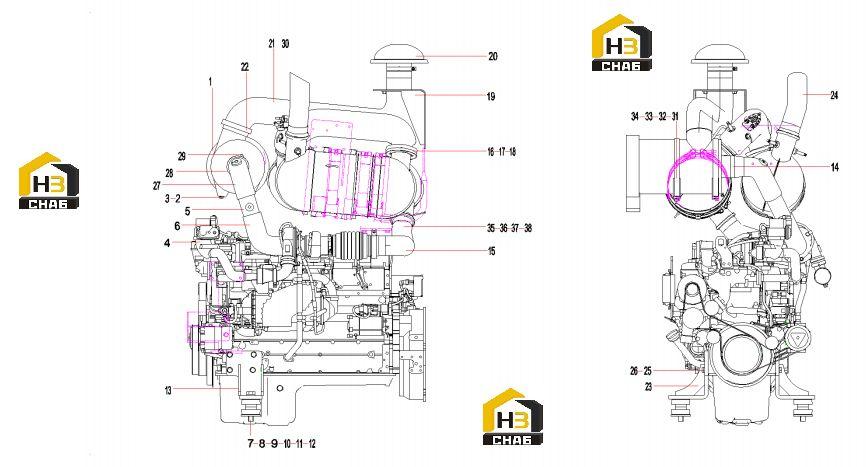

Система двигателя sw405k1.7.5a 13652871

← Опора сиденья sw405k1.7.6a 13836536 Фильтр воздушный 60207263 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:air cleaner

Каталожный номер:60207263

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:4

Наименование:engine

Каталожный номер:60280908

Комплект:1

Примечание:

№ на схеме:5

Наименование:air intake tube SW405K1.7.5-8A

Каталожный номер:13823017

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, T-type

Каталожный номер:A229900002222

Комплект:3

Примечание:

№ на схеме:7

Наименование:damper

Каталожный номер:60271966

Комплект:4

Примечание:

№ на схеме:8

Наименование:Backup plate SYL958H5.8-1

Каталожный номер:13509022

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210491000122

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M24x160GB5782 10.9

Каталожный номер:A210110000260

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut M24GB889.1

Каталожный номер:A210319000008

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000008

Комплект:4

Примечание:

№ на схеме:13

Наименование:engine support (R) SW405K1.7.5

Каталожный номер:13645054

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:15

Наименование:Exhaust tube SW405K1.7.5.9

Каталожный номер:13705873

Комплект:1

Примечание:

№ на схеме:16

Наименование:air cleaner bracket

Каталожный номер:13723418

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:19

Наименование:Air inlet connecting tube

Каталожный номер:13724030

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rain cap

Каталожный номер:60183973

Комплект:1

Примечание:

№ на схеме:21

Наименование:Intake tube of air cleaner

Каталожный номер:13722796

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, T-type

Каталожный номер:A229900002262

Комплект:2

Примечание:

№ на схеме:23

Наименование:engine support (L)

Каталожный номер:13821125

Комплект:1

Примечание:

№ на схеме:24

Наименование:exhaust tube SW405K1.7.5.10

Каталожный номер:13636436

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000054

Комплект:8

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210491000118

Комплект:8

Примечание:

№ на схеме:27

Наименование:pipe SW405K1.7.5.20

Каталожный номер:13706176

Комплект:1

Примечание:

№ на схеме:28

Наименование:Air intake pipeline SW405K1.7.5

Каталожный номер:13823085

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:30

Наименование:Thermal insulation bush

Каталожный номер:13706217

Комплект:1

Примечание:

№ на схеме:31

Наименование:air filtering bracke

Каталожный номер:13719388

Комплект:1

Примечание:

№ на схеме:32

Наименование:Thermal insulation pad

Каталожный номер:13823344

Комплект:1

Примечание:

№ на схеме:33

Наименование:Felted wool SW405K1.7.5A-3

Каталожный номер:13719385

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp

Каталожный номер:12214087

Комплект:2

Примечание:

№ на схеме:35

Наименование:plate SW405K1.7.5-11

Каталожный номер:13831038

Комплект:1

Примечание:

№ на схеме:36

Наименование:plate SW405K1.76.5-12

Каталожный номер:13831054

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clip SW405K1.7.5-10

Каталожный номер:13830904

Комплект:1

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:
