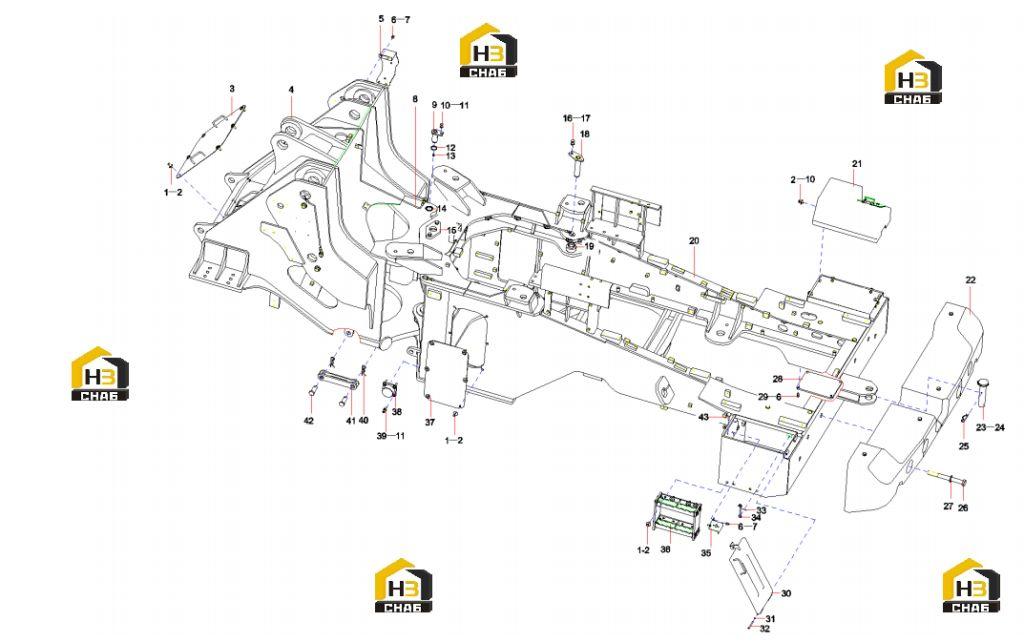

Рама sw405k1.1 13639244

← Ковш в сборе sw405k1.2.4 13627589 Система смазки syl956h5.1.5 13543532 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:16

Примечание:

№ на схеме:2

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:20

Примечание:

№ на схеме:3

Наименование:Cover Plate

Каталожный номер:13042665

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front SW405K1.1.1

Каталожный номер:13627594

Комплект:1

Примечание:

№ на схеме:5

Наименование:plate SW405K1.1-3

Каталожный номер:13638441

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:7

Наименование:Bolt M10x20GB5783 Dacroment

Каталожный номер:24000272

Комплект:6

Примечание:

№ на схеме:8

Наименование:lubrication system SYL956H5.1.5

Каталожный номер:13543532

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:13047166

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000639

Комплект:20

Примечание:

№ на схеме:12

Наименование:Retainer ring

Каталожный номер:13046864

Комплект:4

Примечание:

№ на схеме:13

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:4

Примечание:

№ на схеме:14

Наименование:Joint bearing GE40ES_GB9163

Каталожный номер:13936604

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hinge

Каталожный номер:13054732

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000053

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:13047163

Комплект:2

Примечание:

№ на схеме:19

Наименование:Retainer ring

Каталожный номер:13203265

Комплект:4

Примечание:

№ на схеме:20

Наименование:rear frame frame body

Каталожный номер:13629381

Комплект:1

Примечание:

№ на схеме:21

Наименование:cover SW405K1.1.5

Каталожный номер:13638537

Комплект:1

Примечание:

№ на схеме:22

Наименование:counterweight SW405K1.1.3B

Каталожный номер:13736915

Комплект:1

Примечание:

№ на схеме:23

Наименование:Traction pin

Каталожный номер:13052410

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pull

Каталожный номер:13185322

Комплект:1

Примечание:

№ на схеме:25

Наименование:Inserted pin

Каталожный номер:13052409

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M30x300GB5782

Каталожный номер:A210110000354

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:6

Примечание:

№ на схеме:28

Наименование:bottom sealing board SW405K1.1

Каталожный номер:13843692

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:30

Наименование:Cover Plate SW405K1.1.4A

Каталожный номер:13723826

Комплект:1

Примечание:

№ на схеме:31

Наименование:Retaining ring

Каталожный номер:A210419000002

Комплект:2

Примечание:

№ на схеме:32

Наименование:pin SYL956H1.1.3A.1-1

Каталожный номер:13521513

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pin, Cotter

Каталожный номер:A210491000011

Комплект:2

Примечание:

№ на схеме:34

Наименование:LeverSYL958H1.1.3.3

Каталожный номер:13052403

Комплект:1

Примечание:

№ на схеме:35

Наименование:Power switch installation plate

Каталожный номер:13723823

Комплект:1

Примечание:

№ на схеме:36

Наименование:pedal SW405K1.1.8

Каталожный номер:13839425

Комплект:1

Примечание:

№ на схеме:37

Наименование:Maintenance window cover plate

Каталожный номер:13049026

Комплект:1

Примечание:

№ на схеме:38

Наименование:bumper block SW405K1.1.2.31

Каталожный номер:13632400

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M10x50 Cap Screw

Каталожный номер:A210204000356

Комплект:8

Примечание:

№ на схеме:40

Наименование:Inserted pin

Каталожный номер:13042603

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bumper

Каталожный номер:13042668

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin

Каталожный номер:13042602

Комплект:2

Примечание:

№ на схеме:43

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:
