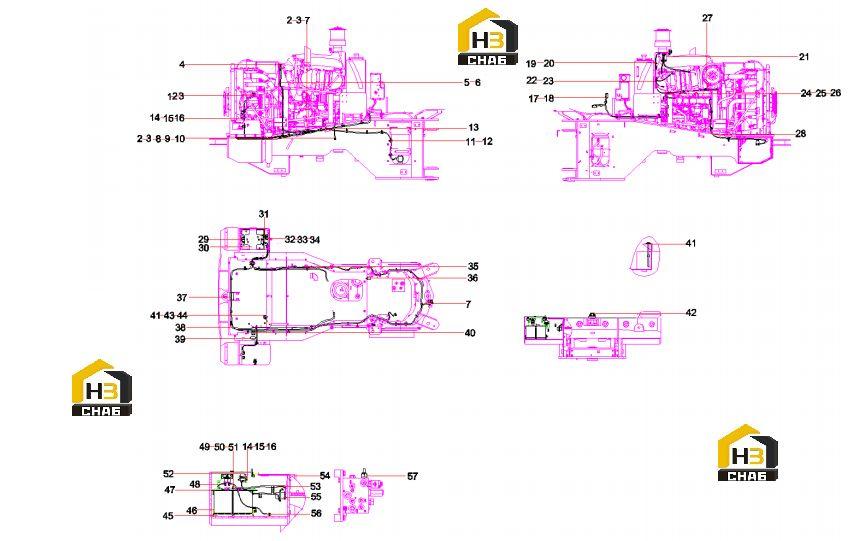

Asm (система устойчивости) sw405k1.11.2 13660175

← Фонарь передний левый 60234183 Система электрическая задней крышки sw405k1 13661752 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE SW405K1.11-33

Каталожный номер:13794013

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:25

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:25

Примечание:

№ на схеме:4

Наименование:seat SW405K1.11.17

Каталожный номер:13723382

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCR harness SW405K1.11.2-10

Каталожный номер:13833729

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:6

Примечание:

№ на схеме:7

Наименование:plate SW405K1.11-28

Каталожный номер:13737343

Комплект:2

Примечание:

№ на схеме:8

Наименование:Engine ground harness

Каталожный номер:13832998

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000639

Комплект:1

Примечание:

№ на схеме:11

Наименование:Emergency steering motor harness

Каталожный номер:13833707

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wire Clamp

Каталожный номер:60083322

Комплект:10

Примечание:

№ на схеме:13

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:40

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000016

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000632

Комплект:10

Примечание:

№ на схеме:17

Наименование:ECU harness SW405K1.11.2-6

Каталожный номер:13833641

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:10

Примечание:

№ на схеме:19

Наименование:PDF harness SW405K1.11.2-7

Каталожный номер:13833708

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:10

Примечание:

№ на схеме:21

Наименование:seat SW405k1.7.5.21

Каталожный номер:13723425

Комплект:1

Примечание:

№ на схеме:22

Наименование:seat SW405K1.11.16

Каталожный номер:13723371

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sheet-metal planting parts

Каталожный номер:60342967

Комплект:2

Примечание:

№ на схеме:24

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:10

Примечание:

№ на схеме:25

Наименование:plate SW405k1.11-21

Каталожный номер:13723429

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:60060562

Комплект:8

Примечание:

№ на схеме:28

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:8

Примечание:

№ на схеме:29

Наименование:Engine preheat harness

Каталожный номер:13833711

Комплект:1

Примечание:

№ на схеме:30

Наименование:CABLE

Каталожный номер:13055887

Комплект:1

Примечание:

№ на схеме:31

Наименование:Damping rubber plate

Каталожный номер:13255376

Комплект:1

Примечание:

№ на схеме:32

Наименование:Switch Battery

Каталожный номер:60125384

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:36

Наименование:Rear frame harness

Каталожный номер:13879960

Комплект:1

Примечание:

№ на схеме:37

Наименование:mounting plate SW405K1.11.2-3

Каталожный номер:13833173

Комплект:1

Примечание:

№ на схеме:38

Наименование:temperature sensor

Каталожный номер:60283797

Комплект:1

Примечание:

№ на схеме:39

Наименование:protective sleeveSY245C9.1.1A

Каталожный номер:13215448

Комплект:1

Примечание:

№ на схеме:40

Наименование:plate SW405K1.11-24

Каталожный номер:13724492

Комплект:1

Примечание:

№ на схеме:41

Наименование:Wire, power supply

Каталожный номер:60012794

Комплект:1

Примечание:

№ на схеме:42

Наименование:Alarm, Backup

Каталожный номер:60018083

Комплект:1

Примечание:

№ на схеме:43

Наименование:fuel sensor

Каталожный номер:60246822

Комплект:1

Примечание:

№ на схеме:44

Наименование:Deutsch Connector Bracket

Каталожный номер:60041902

Комплект:15

Примечание:

№ на схеме:45

Наименование:Damping rubber plate

Каталожный номер:13255375

Комплект:1

Примечание:

№ на схеме:46

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:47

Наименование:Damping rubber plate

Каталожный номер:13255374

Комплект:1

Примечание:

№ на схеме:48

Наименование:CABLE

Каталожный номер:13054705

Комплект:1

Примечание:

№ на схеме:49

Наименование:Stud

Каталожный номер:11592968

Комплект:2

Примечание:

№ на схеме:50

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:51

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:52

Наименование:fuse box

Каталожный номер:60283623

Комплект:1

Примечание:

№ на схеме:53

Наименование:Battery cathode harness

Каталожный номер:13833719

Комплект:1

Примечание:

№ на схеме:54

Наименование:protective sleeve SY245C9.1.1A

Каталожный номер:13215451

Комплект:3

Примечание:

№ на схеме:55

Наименование:Relay

Каталожный номер:B240700000383

Комплект:1

Примечание:

№ на схеме:56

Наименование:Cable

Каталожный номер:13054769

Комплект:1

Примечание:

№ на схеме:57

Наименование:Pressure Switch

Каталожный номер:60347455

Комплект:1

Примечание:
