Вал направляющего колеса в сборе rsc005019299

Вал направляющего колеса в сборе rsc005019299

← Цилиндр перемещения 14033484 Консоль управления с комплектующими 14125342 (часть 1) →

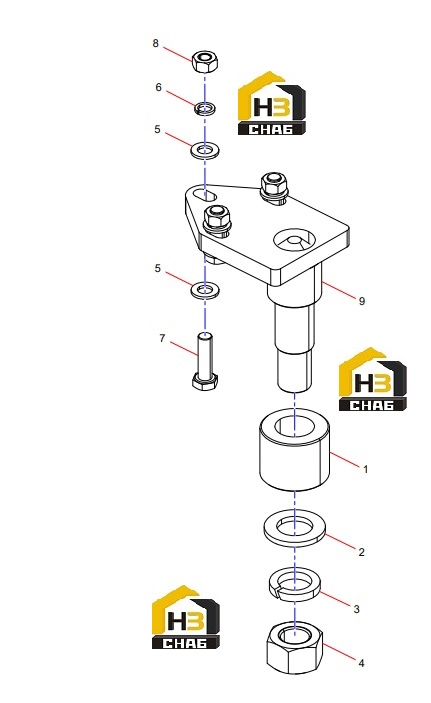

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Roller, Guide
Каталожный номер:10975471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:A210307000030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210319000001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Guide Wheel Shaft Subassembly
Каталожный номер:RSC005016866
Комплект:1
Примечание:
