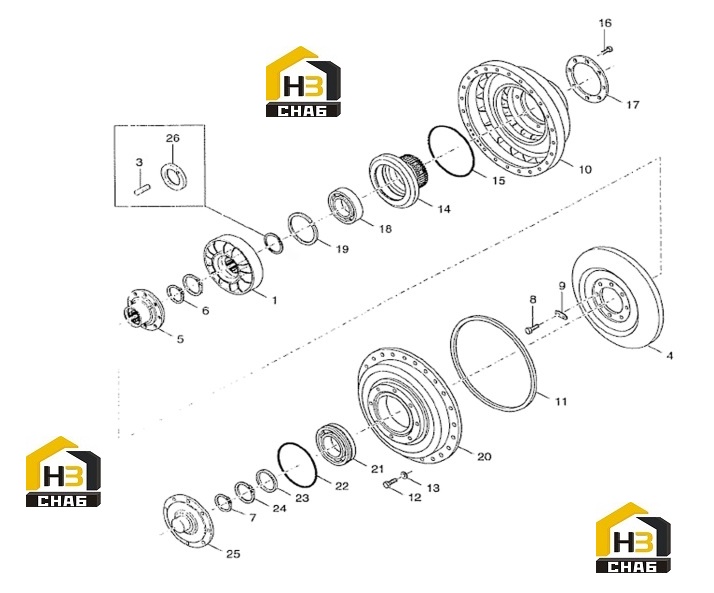

Узел ступицы 60139513

← Турбонагнетатель 60138822 Узел приводной пластины 60138447 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide Wheel

Каталожный номер:60099600

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer Pin, Guide Wheel

Каталожный номер:60099602

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbine

Каталожный номер:60099510

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine Hub

Каталожный номер:60099704

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rear Locating Ring, Turbine Hub

Каталожный номер:60099705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Locating Ring, Front Bearing

Каталожный номер:60099677

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw, Turbine Hub

Каталожный номер:60099706

Комплект:10

Примечание:

№ на схеме:9

Наименование:Screw Lock Plate, Turbine Hub

Каталожный номер:60099563

Комплект:5

Примечание:

№ на схеме:10

Наименование:Pump Wheel

Каталожный номер:60099511

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring, Pump Wheel Cover to Pump Wheel

Каталожный номер:60099753

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw, Pump Wheel Cover to Pump Wheel

Каталожный номер:60099574

Комплект:32

Примечание:

№ на схеме:13

Наименование:Lock Washer

Каталожный номер:60099700

Комплект:32

Примечание:

№ на схеме:14

Наименование:Pump Wheel Hub

Каталожный номер:60099576

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-Ring, Pump Wheel Hub

Каталожный номер:60099755

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Pump Wheel Hub

Каталожный номер:60099578

Комплект:8

Примечание:

№ на схеме:17

Наименование:Screw Bushing, Pump Wheel Hub

Каталожный номер:60099579

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing, Pump Wheel Hub

Каталожный номер:60099533

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing Snap Ring, Pump Wheel Hub

Каталожный номер:60099580

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pump Wheel Cover

Каталожный номер:60099512

Комплект:1

Примечание:

№ на схеме:21

Наименование:Turbine Hub Bearing

Каталожный номер:60099545

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing Cover O-Ring, Pump Wheel Cover

Каталожный номер:60099754

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing Washer

Каталожный номер:60099729

Комплект:1

Примечание:

№ на схеме:24

Наименование:Locating Ring, Bearing

Каталожный номер:60099730

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing Cover, Pump Wheel Cover

Каталожный номер:60099575

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spacer, Guide Wheel

Каталожный номер:60099601

Комплект:1

Примечание:
