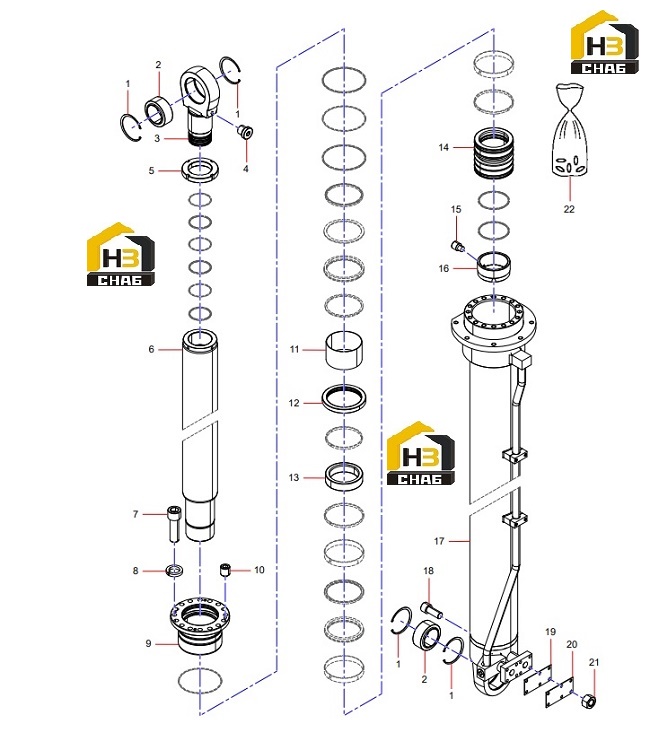

Цилиндр телескопический 13147817

← Комплектующие стрелы 13114711 (часть 6) Блок скользящий верхний a810303990183 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retainer Ring

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint Bearing

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lug

Каталожный номер:13050608

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug Screw

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut, Jam

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Rod

Каталожный номер:13242576

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000061

Комплект:16

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:9

Наименование:Sleeve, Guide

Каталожный номер:13147815

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:24004768

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:60208382

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retainer

Каталожный номер:11567377

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spacer Bushing

Каталожный номер:13177234

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:13242577

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:13242575

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder Barrel Assembly

Каталожный номер:13243226

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000021

Комплект:6

Примечание:

№ на схеме:19

Наименование:Protective Pad

Каталожный номер:10424847

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guard Plate

Каталожный номер:10424846

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000031

Комплект:6

Примечание:

№ на схеме:22

Наименование:Sealing Package

Каталожный номер:SYG008280856

Комплект:1

Примечание:
