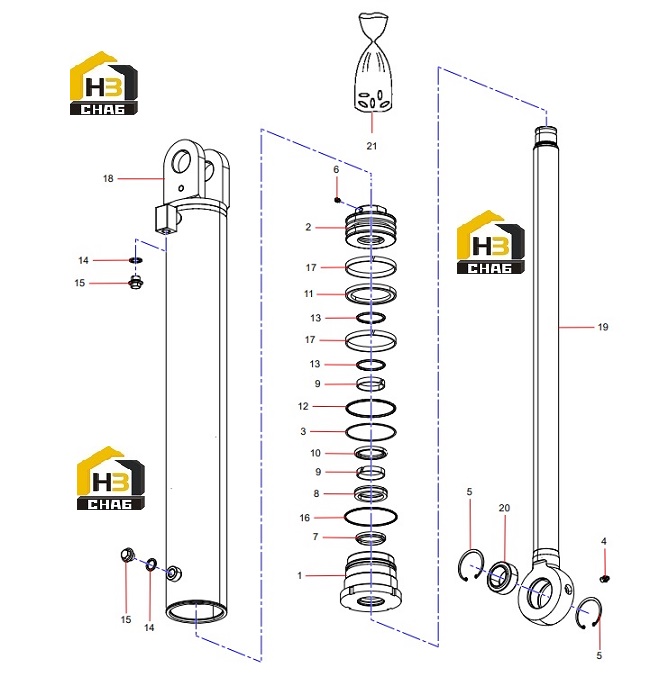

Цилиндр демпфирующий 10202942

← Цилиндр наклонный 13178278 Узел механический спредера 13013585 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, Guide

Каталожный номер:10202939

Комплект:1

Примечание:

№ на схеме:2

Наименование:piston

Каталожный номер:SYG006787574

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retainer Ring

Каталожный номер:10201417

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retainer

Каталожный номер:A210416000037

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210208000024

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dust Ring

Каталожный номер:B230101001948

Комплект:1

Примечание:

№ на схеме:8

Наименование:ZBR Seal Ring

Каталожный номер:B230101001951

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide Ring, JT

Каталожный номер:13746798

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal Ring

Каталожный номер:13599604

Комплект:1

Примечание:

№ на схеме:11

Наименование:OK Seal Ring

Каталожный номер:B230101000135

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000087

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000152

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw Plug

Каталожный номер:11123539

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000218

Комплект:1

Примечание:

№ на схеме:17

Наименование:UP Guide Ring

Каталожный номер:A880802010072

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cylinder Barrel Assembly

Каталожный номер:10202945

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod Assembly

Каталожный номер:SYG009464420

Комплект:1

Примечание:

№ на схеме:20

Наименование:Joint Bearing

Каталожный номер:A210612000023

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing Package

Каталожный номер:SYG008281492

Комплект:1

Примечание:
