Трубки тормозные rsc007744712 (часть 6)

Трубки тормозные rsc007744712 (часть 6)

← Трубки тормозные rsc007744712 (часть 5) Трубки тормозные rsc007744712 (часть 7) →

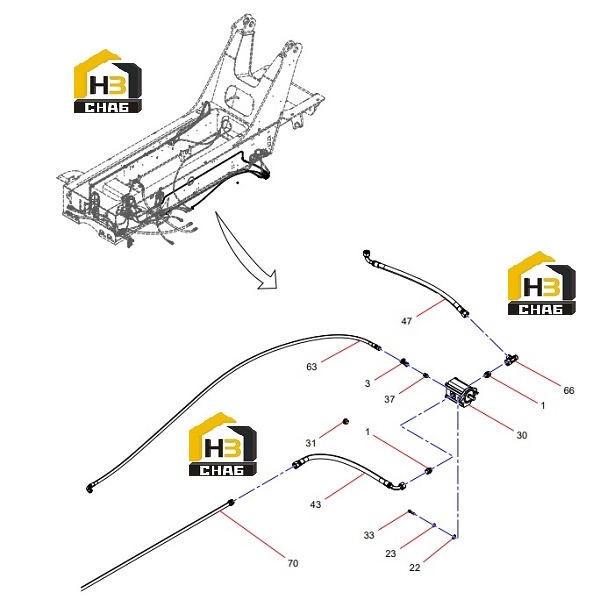

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Straight Connections
Каталожный номер:B210780000316
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:A210405000007
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000017
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Gear Motor
Каталожный номер:60283185
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Plug Screw
Каталожный номер:B210780001395
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Screw
Каталожный номер:A210204000184
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Straight Connections
Каталожный номер:B210780001286
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Hose Assembly
Каталожный номер:B230103000397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Hose Assembly
Каталожный номер:B230103000395
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Hose
Каталожный номер:B230103003553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Fitting, Tee
Каталожный номер:B210780001007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Cooling Steel Pipe Assembly
Каталожный номер:14133212
Комплект:1
Примечание:
