Трубки тормозные rsc007744712 (часть 1)

Трубки тормозные rsc007744712 (часть 1)

← Группа клапанов переключения кабины rsc004777678 Трубки тормозные rsc007744712 (часть 2) →

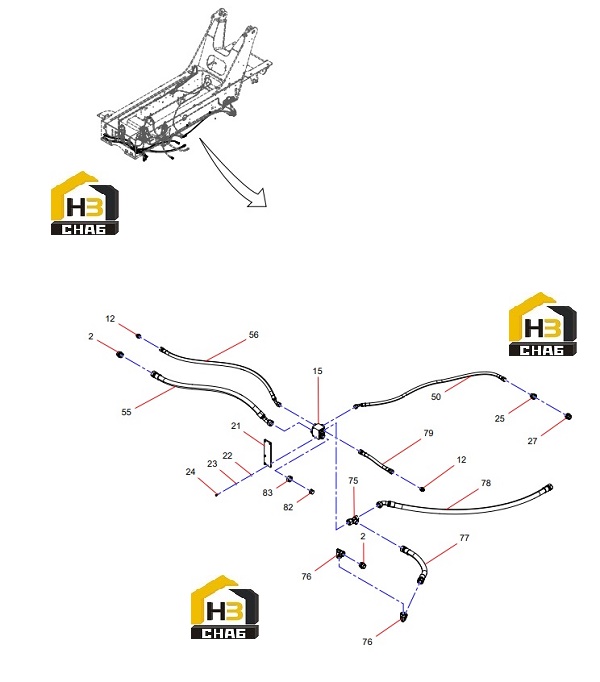

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:Straight Connections
Каталожный номер:B210780000054
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Straight Connections
Каталожный номер:B210780000712
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Block Assembly, Oil Manifold
Каталожный номер:14134240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Plate, Support
Каталожный номер:14136250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:A210405000007
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000017
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Fitting, Adapter
Каталожный номер:B210780000071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Straight Connections
Каталожный номер:B210780000972
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Hose Assembly
Каталожный номер:B230103003743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Hose Assembly
Каталожный номер:B230103005743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Hose Assembly
Каталожный номер:B230103004765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Fitting, Tee
Каталожный номер:B230780000058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Fitting, Elbow
Каталожный номер:B210780000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Rubber Hose
Каталожный номер:151009060243A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Hose Assembly
Каталожный номер:151009060001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Hose
Каталожный номер:B230103001394
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:Plug
Каталожный номер:B210780000093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:Nut
Каталожный номер:B210780000113
Комплект:1
Примечание:
