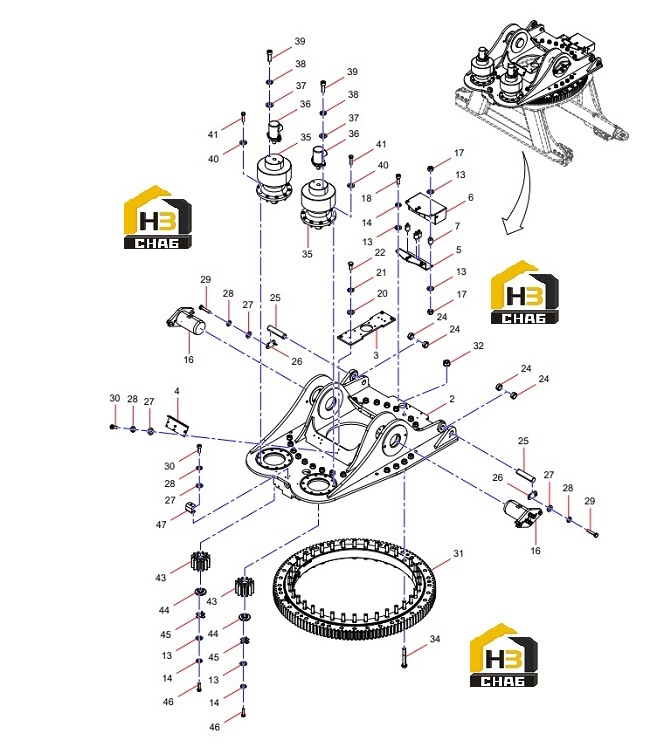

Станина крепления спредера в сборе 13987128 (часть 2)

← Станина крепления спредера в сборе 13987128 (часть 1) Станина крепления спредера в сборе 13987128 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Upper Slewing Table (S-shaped)

Каталожный номер:13987032

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connecting Plate, Slewing Adapter

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fixed Wire Bracket

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:5

Наименование:Indicator Lamp Bracket

Каталожный номер:13987105

Комплект:1

Примечание:

№ на схеме:6

Наименование:Indicator Lamp Cover

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:7

Наименование:Buffer Stud

Каталожный номер:12187870

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000007

Комплект:22

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:16

Наименование:Slewing Table Pin Assembly

Каталожный номер:13995444

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210319000004

Комплект:8

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:A820202004454

Комплект:4

Примечание:

№ на схеме:25

Наименование:Spindle, Coupling

Каталожный номер:12598170

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shaft Clamping Plate

Каталожный номер:A820199003267

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000006

Комплект:10

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210401000016

Комплект:10

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000130

Комплект:6

Примечание:

№ на схеме:31

Наименование:Slewing Bearing

Каталожный номер:13935521

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A229900007632

Комплект:56

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:24000200

Комплект:16

Примечание:

№ на схеме:35

Наименование:Reducer

Каталожный номер:SDJ007296137

Комплект:2

Примечание:

№ на схеме:36

Наименование:Cycloid Motor

Каталожный номер:60006613

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:60013683

Комплект:20

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210111000119

Комплект:20

Примечание:

№ на схеме:43

Наименование:Pinion

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:44

Наименование:Plate

Каталожный номер:13016694

Комплект:2

Примечание:

№ на схеме:45

Наименование:Locking Pressing Plate

Каталожный номер:13016697

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:47

Наименование:Lamp Bracket

Каталожный номер:SDJ005834512

Комплект:1

Примечание:
