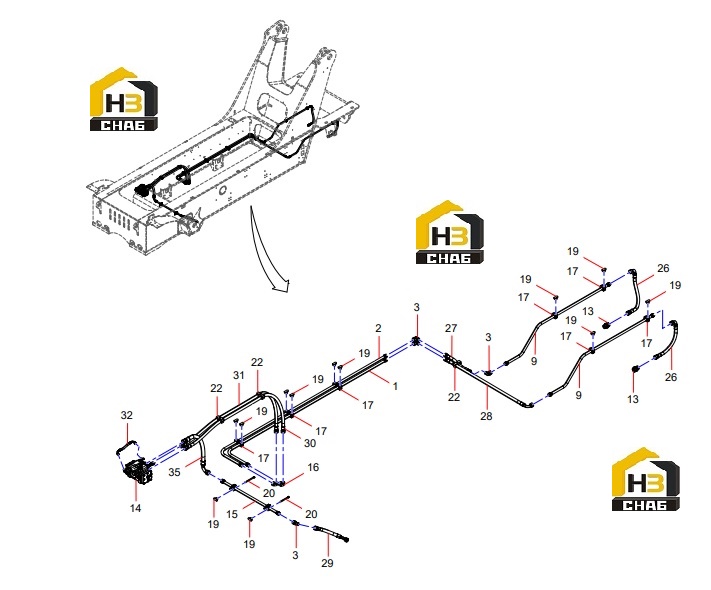

Схема системы рулевого управления 14139817 (часть 1)

← Группа противораскачивающих клапанов 13862310 Схема системы рулевого управления 14139817 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering Steel Pipe Assembly

Каталожный номер:14133174

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steering Steel Pipe Assembly

Каталожный номер:14133179

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:4

Примечание:

№ на схеме:9

Наименование:Steering Steel Pipe Assembly

Каталожный номер:14133185

Комплект:2

Примечание:

№ на схеме:13

Наименование:Straight Connections

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:14

Наименование:Flow Amplifier Assembly

Каталожный номер:A810201062404

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steering Steel Pipe Assembly

Каталожный номер:14154444

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose Clamp

Каталожный номер:A229900002039

Комплект:12

Примечание:

№ на схеме:19

Наименование:Support Rail Nut SM6

Каталожный номер:60202487

Комплект:32

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000143

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pipe Clamp Body

Каталожный номер:60186271

Комплект:3

Примечание:

№ на схеме:26

Наименование:Hose Assembly

Каталожный номер:151007110109A

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:151007110121A

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:151007110098A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly

Каталожный номер:151007110111A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:151007110104A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Assembly

Каталожный номер:151007110103A

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose Assembly

Каталожный номер:151004210787A

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose Assembly

Каталожный номер:151008060245A

Комплект:1

Примечание:
