Схема системы переключения передач в кабине 14139819

← Усилитель динамический потока 60167504 Группа клапанов переключения кабины rsc004777678 →

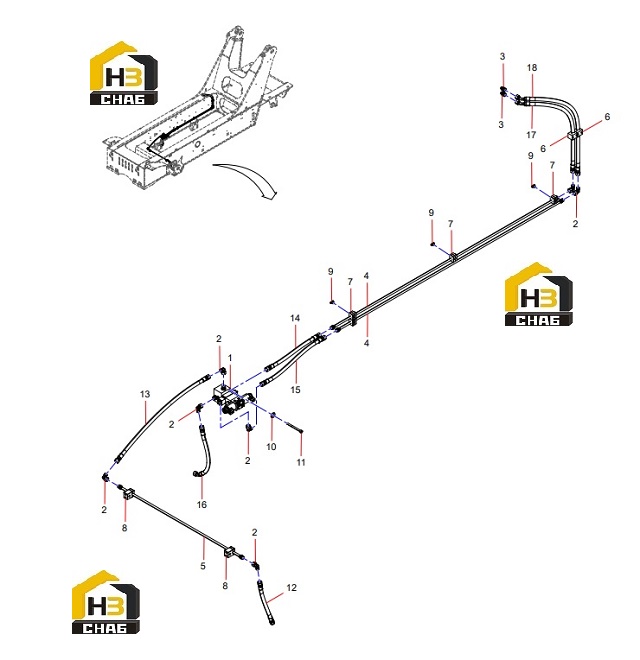

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab Shifting Valve Group

Каталожный номер:RSC004777678

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:7

Примечание:

№ на схеме:3

Наименование:Adapter Fitting

Каталожный номер:B210780000847

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cab Steel Pipe Assembly

Каталожный номер:14132980

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cab Steel Pipe Assembly

Каталожный номер:14132989

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Clamp

Каталожный номер:60165334

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose Clamp

Каталожный номер:B210851000001

Комплект:6

Примечание:

№ на схеме:8

Наименование:Pipe Clamp

Каталожный номер:60352328

Комплект:2

Примечание:

№ на схеме:9

Наименование:Support Rail Nut SM6

Каталожный номер:60202487

Комплект:20

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000141

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103002345

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103002387

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103000328

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:B230103003864

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103008508

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:B230103002390

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:61032352

Комплект:1

Примечание:
