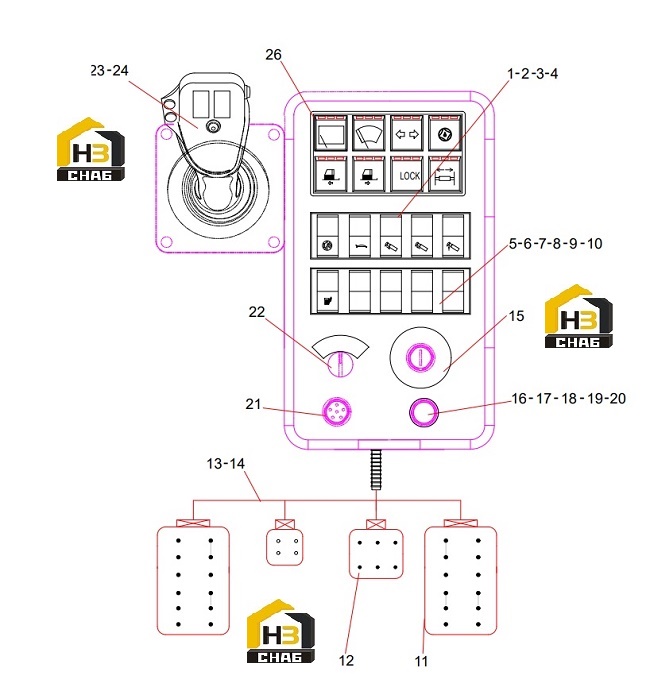

Схема электрической системы, правая панель 14152660

← Панель правая в сборе 14152653 Разъем 12-проводной 13479727 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rocker Switch

Каталожный номер:60063150

Комплект:3

Примечание:

№ на схеме:2

Наименование:Button Panel

Каталожный номер:60353701

Комплект:1

Примечание:

№ на схеме:3

Наименование:Symbol Card

Каталожный номер:B241800000043

Комплект:1

Примечание:

№ на схеме:4

Наименование:Symbol Card

Каталожный номер:B241800000023

Комплект:1

Примечание:

№ на схеме:5

Наименование:Frame, Single, Side

Каталожный номер:A249900000513

Комплект:4

Примечание:

№ на схеме:6

Наименование:Middle Single Frame

Каталожный номер:A249900000514

Комплект:7

Примечание:

№ на схеме:7

Наименование:Cover Plate (Quintuplet Switch)

Каталожный номер:A249900000518

Комплект:8

Примечание:

№ на схеме:8

Наименование:Rocker Switch

Каталожный номер:A249900000519

Комплект:5

Примечание:

№ на схеме:9

Наименование:Sheath, 2-Wire Socket

Каталожный номер:A249900000520

Комплект:5

Примечание:

№ на схеме:10

Наименование:Blade Socket

Каталожный номер:A241000000040

Комплект:30

Примечание:

№ на схеме:11

Наименование:12-core DEUTSCH Socket

Каталожный номер:13479727

Комплект:2

Примечание:

№ на схеме:12

Наименование:6-core DEUTSCH Socket

Каталожный номер:13479682

Комплект:1

Примечание:

№ на схеме:13

Наименование:Electrical Wire

Каталожный номер:A241900000055

Комплект:30

Примечание:

№ на схеме:14

Наименование:Wire

Каталожный номер:A241900000103

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rotary Switch

Каталожный номер:B241200000484

Комплект:1

Примечание:

№ на схеме:16

Наименование:Button Switch

Каталожный номер:60269944

Комплект:1

Примечание:

№ на схеме:17

Наименование:Normally Closed Contact

Каталожный номер:60263159

Комплект:2

Примечание:

№ на схеме:18

Наименование:Middle Seat

Каталожный номер:60271427

Комплект:1

Примечание:

№ на схеме:19

Наименование:Normally Open Contact

Каталожный номер:60263158

Комплект:2

Примечание:

№ на схеме:20

Наименование:Contact Module

Каталожный номер:B240200000081

Комплект:2

Примечание:

№ на схеме:21

Наименование:Alarm

Каталожный номер:B240500000009

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ignition Switch

Каталожный номер:B241200000030

Комплект:1

Примечание:

№ на схеме:23

Наименование:Socket

Каталожный номер:A241000000105

Комплект:2

Примечание:

№ на схеме:24

Наименование:Assembly, Electric Joystick

Каталожный номер:61001049

Комплект:1

Примечание:

№ на схеме:26

Наименование:Symbol Card

Каталожный номер:B241800000001

Комплект:1

Примечание:
