Схема электрической и жгутовой системы стрелы rsc004992467 (часть 3)

← Схема электрической и жгутовой системы стрелы rsc004992467 (часть 2) Лампа светодиодная сигнальная 12893720 →

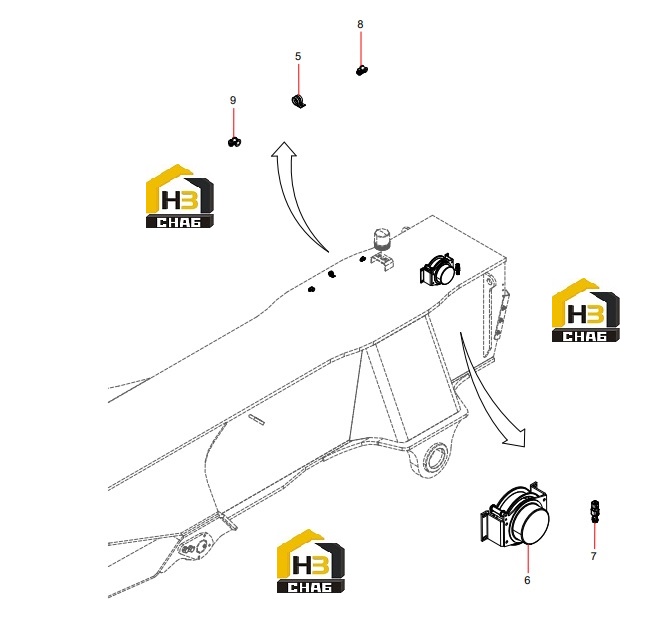

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Clamp

Каталожный номер:60200723

Комплект:15

Примечание:

№ на схеме:6

Наименование:Cable Sensor

Каталожный номер:60337893

Комплект:1

Примечание:

№ на схеме:7

Наименование:6-core DEUTSCH Socket

Каталожный номер:13479678

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fastening Clamp

Каталожный номер:13275826

Комплект:10

Примечание:

№ на схеме:9

Наименование:21.2 Assembly, Fastening Clips

Каталожный номер:13275833

Комплект:10

Примечание:
