Система выхлопная rsc007716325 (часть 1)

Система выхлопная rsc007716325 (часть 1)

← Корпус впускного канала в сборе 13318399 Система выхлопная rsc007716325 (часть 2) →

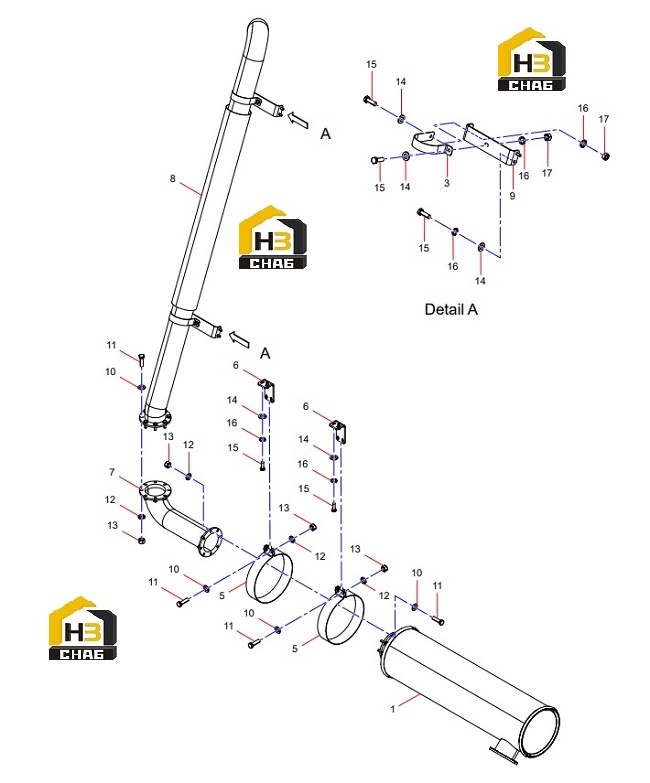

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Muffler
Каталожный номер:60137876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Exhaust Pipe Hoop
Каталожный номер:14246351
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Retaining Clip, Muffler
Каталожный номер:10186111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket, Muffler
Каталожный номер:14148752
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Exhaust Pipe
Каталожный номер:14016292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe, Tail, Exhaust
Каталожный номер:14148694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Exhaust Pipe Bracket
Каталожный номер:14148753
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000001
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000040
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000002
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000001
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210405000011
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210401000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:A210307000017
Комплект:8
Примечание:
