Система охлаждения rsc007719161 (часть 3)

Система охлаждения rsc007719161 (часть 3)

← Система охлаждения rsc007719161 (часть 2) Система охлаждения rsc007719161 (часть 4) →

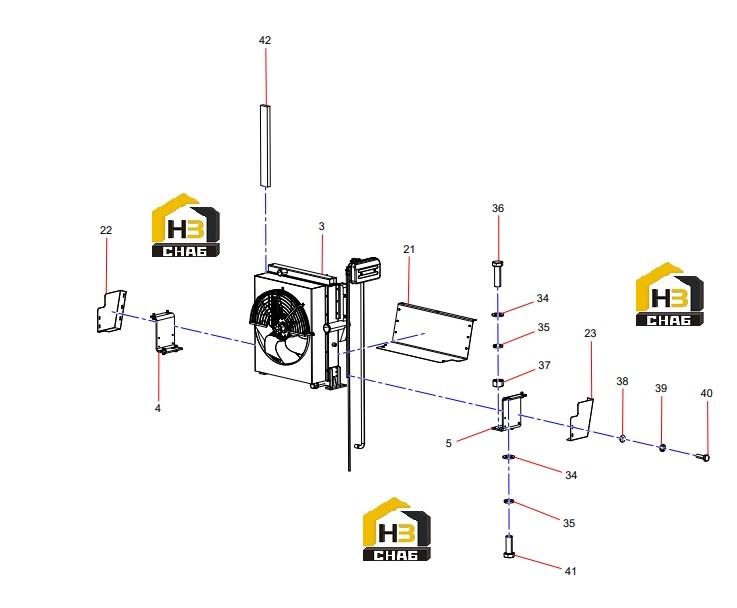

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Radiator
Каталожный номер:60000075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:board
Каталожный номер:RSC007156187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:board
Каталожный номер:RSC007156191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:board
Каталожный номер:RSC007161828
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Wind board
Каталожный номер:RSC007161568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Wind board
Каталожный номер:RSC007161324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Washer
Каталожный номер:A210405000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Bolt
Каталожный номер:A210111000283
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Nut
Каталожный номер:A210307000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Washer
Каталожный номер:A210404000009
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Washer
Каталожный номер:A210401000016
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Bolt
Каталожный номер:A210111000080
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Bolt
Каталожный номер:A210111000229
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Air Separation Foam
Каталожный номер:RSC004698249
Комплект:1
Примечание:
