Система кондиционирования воздуха 14125339 (часть 3)

Система кондиционирования воздуха 14125339 (часть 3)

← Система кондиционирования воздуха 14125339 (часть 2) Кондиционер в сборе 60349287 →

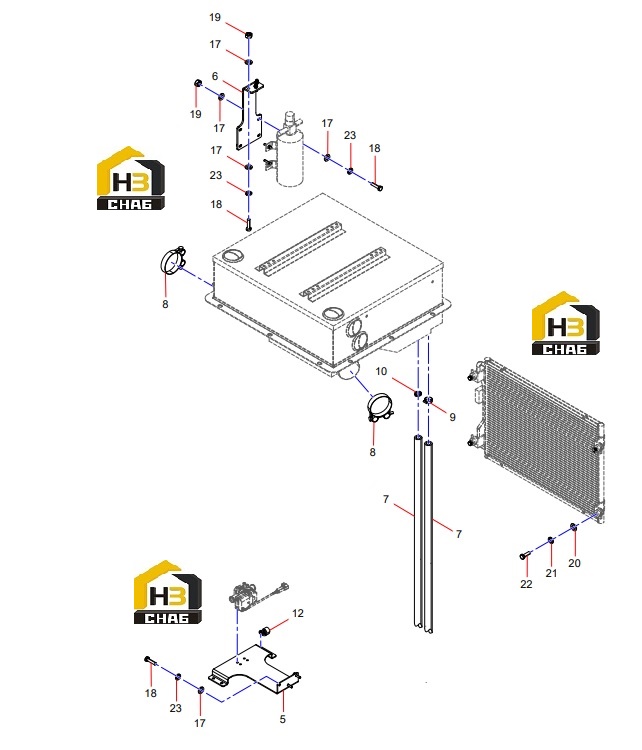

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Mounting Plate, Heating Valve
Каталожный номер:14550512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Dryer Support
Каталожный номер:14252169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hot Water Pipe
Каталожный номер:14234144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:T-clamp
Каталожный номер:21004569
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hole-Type Hose Clamp
Каталожный номер:A210855000066
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:60134354
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fastening Clamp
Каталожный номер:A229900004096
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210405000006
Комплект:45
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:A210307000016
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000016
Комплект:10
Примечание:
