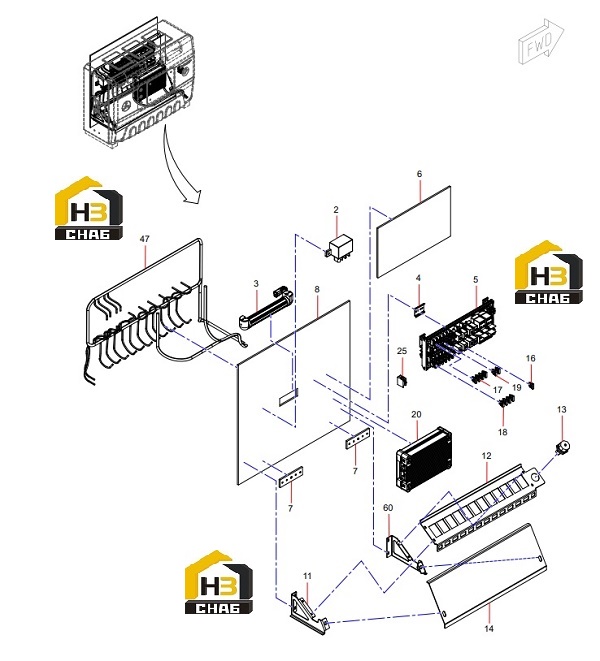

Система электрическая rsc007715662 (часть 2)

← Система электрическая rsc007715662 (часть 1) Система электрическая rsc007715662 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Large Current Relay

Каталожный номер:60210957

Комплект:1

Примечание:

№ на схеме:3

Наименование:Internal Lighting, Electric Control Cabinet

Каталожный номер:RSC005587172

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bail

Каталожный номер:A241600000011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Integrated Circuit

Каталожный номер:60343178

Комплект:1

Примечание:

№ на схеме:6

Наименование:Conversion Plate Assembly, Reach Stacker

Каталожный номер:A810299000548

Комплект:1

Примечание:

№ на схеме:7

Наименование:Grounding Copper Busbar, Container Handler _ Modified

Каталожный номер:12561952

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber Mat

Каталожный номер:14306351

Комплект:1

Примечание:

№ на схеме:11

Наименование:Left Mounting Plate

Каталожный номер:14195259

Комплект:1

Примечание:

№ на схеме:12

Наименование:Panel

Каталожный номер:14150761

Комплект:1

Примечание:

№ на схеме:13

Наименование:Mesh Socket

Каталожный номер:60243272

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wall Panel

Каталожный номер:14150763

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuse

Каталожный номер:A241300000053

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuse

Каталожный номер:B241300000020

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fuse

Каталожный номер:B241300000022

Комплект:4

Примечание:

№ на схеме:19

Наименование:Fuse

Каталожный номер:B241300000024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sany Motion Control Assembly

Каталожный номер:A810201206127

Комплект:1

Примечание:

№ на схеме:25

Наименование:Normally Open Contact

Каталожный номер:60263158

Комплект:2

Примечание:

№ на схеме:47

Наименование:Wiring Diagram, Electric Control Cabinet, Frame

Каталожный номер:RSC004786273

Комплект:1

Примечание:

№ на схеме:60

Наименование:Right Mounting Plate

Каталожный номер:14195258

Комплект:1

Примечание:
