Муфта сцепления 60138916

← Узел вала передачи заднего хода 60139319 Муфта 4-й передачи 60138934 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

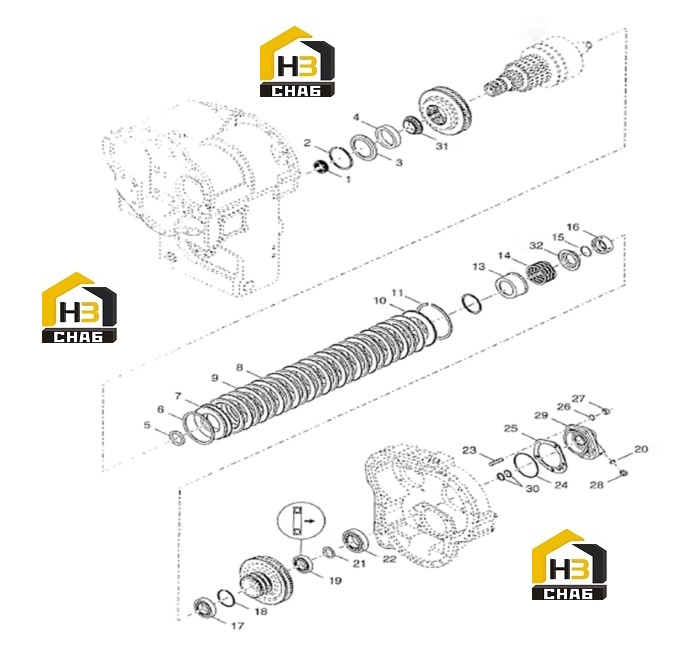

№ на схеме:1

Наименование:Guide Bearing, Gear-i Clutch Shaft

Каталожный номер:60099548

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Bearing Snap Ring, Gear-I Clutch Shaft

Каталожный номер:60099719

Комплект:1

Примечание:

№ на схеме:3

Наименование:Front Bearing Spacer, Gear-I Clutch Shaft

Каталожный номер:60099718

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front Tapered Bearing Outer Ring, Gear-I Clutch Shaft

Каталожный номер:60099551

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal Ring, Piston Ring

Каталожный номер:60021238

Комплект:1

Примечание:

№ на схеме:6

Наименование:Outer Seal Ring, Gear-Ii Clutch Piston

Каталожный номер:60099763

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear-I Clutch Piston and Seal Ring Assembly

Каталожный номер:60099775

Комплект:1

Примечание:

№ на схеме:8

Наименование:Inner Friction Plate, Clutch

Каталожный номер:60099654

Комплект:10

Примечание:

№ на схеме:9

Наименование:Outer Friction Plate, Clutch

Каталожный номер:60099655

Комплект:10

Примечание:

№ на схеме:10

Наименование:Pressure Plate, Gear-Ii Clutch Friction Plate

Каталожный номер:60099622

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap Ring, Pressure Plate

Каталожный номер:60099712

Комплект:1

Примечание:

№ на схеме:13

Наименование:Coil Spring Seat

Каталожный номер:60099672

Комплект:1

Примечание:

№ на схеме:14

Наименование:Return Coil Spring, Clutch Piston

Каталожный номер:60099651

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring Spacer

Каталожный номер:60099594

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear-I Gear Spacer

Каталожный номер:60099715

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear-Iii Gear Bearing

Каталожный номер:60099539

Комплект:1

Примечание:

№ на схеме:18

Наименование:Locating Ring, Gear-Iii Bearing

Каталожный номер:60099684

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear-Iii Gear Bearing

Каталожный номер:60099540

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-Ring

Каталожный номер:60099750

Комплект:2

Примечание:

№ на схеме:21

Наименование:Thrust Washer, Gear-I Gear Bearing

Каталожный номер:60099716

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear Bearing Assembly, Gear-I Clutch Shaft

Каталожный номер:60099549

Комплект:1

Примечание:

№ на схеме:23

Наименование:End Cap Stud, Bearing

Каталожный номер:60099737

Комплект:4

Примечание:

№ на схеме:24

Наименование:End Cap O-Ring, Bearing

Каталожный номер:60099776

Комплект:1

Примечание:

№ на схеме:25

Наименование:Thin Gasket, Bearing End Cap

Каталожный номер:60099731

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lock Washer

Каталожный номер:60099700

Комплект:4

Примечание:

№ на схеме:27

Наименование:Stud Nut, Rear Cover to Shell

Каталожный номер:60099640

Комплект:4

Примечание:

№ на схеме:28

Наименование:Inspection Hole Plug

Каталожный номер:60099780

Комплект:2

Примечание:

№ на схеме:29

Наименование:Rear Bearing End Cap, Gear-I Shaft

Каталожный номер:60099721

Комплект:1

Примечание:

№ на схеме:30

Наименование:Floating Oil Seal

Каталожный номер:60099769

Комплект:2

Примечание:

№ на схеме:31

Наименование:Front Tapered Bearing, Gear-I Clutch Shaft

Каталожный номер:60099550

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clutch Spring Seat

Каталожный номер:60099650

Комплект:1

Примечание:
