Крышка в сборе rsc007799469 (часть 2)

Крышка в сборе rsc007799469 (часть 2)

← Крышка в сборе rsc007799469 (часть 1) Крышка в сборе rsc007799469 (часть 3) →

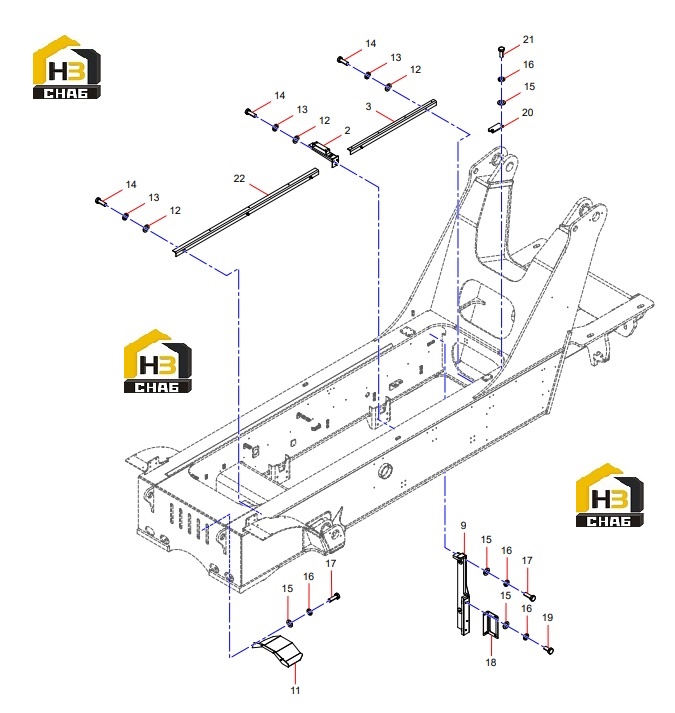

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:14109970
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover Plate
Каталожный номер:14254232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:right baffle plate component
Каталожный номер:RSC007799414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Baffle Weldment
Каталожный номер:14151264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000002
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000039
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000007
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210401000017
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Condenser Bracket
Каталожный номер:14339986
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Plate
Каталожный номер:14247935
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Supporting Plate
Каталожный номер:RSC005838131
Комплект:2
Примечание:
