Крышка радиатора 14515049

Крышка радиатора 14515049

← Радиатор воздушного охлаждения b229900001004 Крыло заднее rsc005821385 →

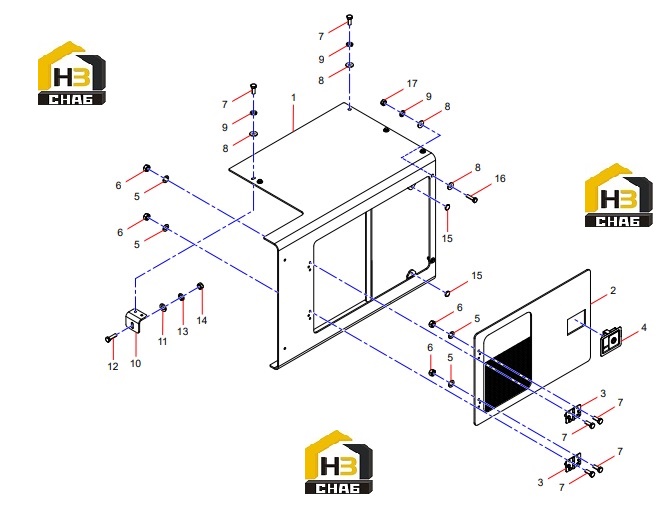

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Radiator Cover Weldment
Каталожный номер:14515046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Door Weldment
Каталожный номер:14515048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hinge
Каталожный номер:A210891000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Latch, Cover
Каталожный номер:A222200000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210319000004
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210404000005
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210401000017
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connecting Plate
Каталожный номер:14019630
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Elastic Cushion
Каталожный номер:11360286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:A210307000012
Комплект:2
Примечание:
