Кронштейн системы управления rsc005606837 (часть 2)

Кронштейн системы управления rsc005606837 (часть 2)

← Кронштейн системы управления rsc005606837 (часть 1) Бак топливный 60348347 →

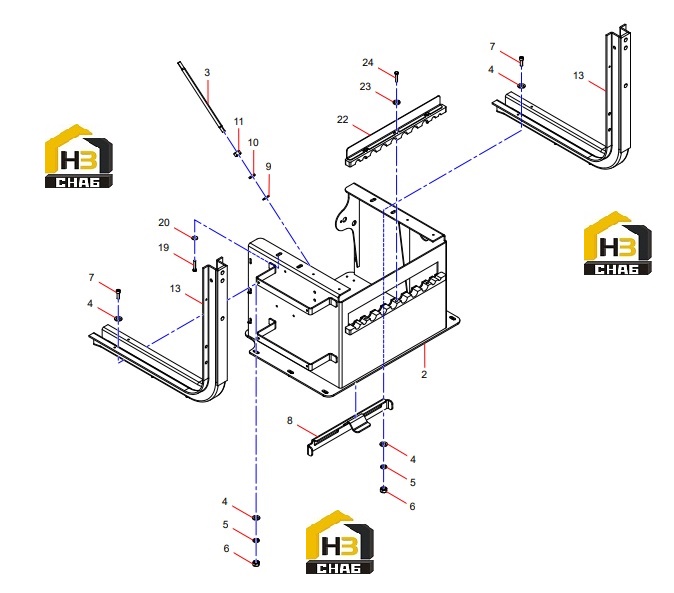

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:Weldment, Electric Control Cabinet
Каталожный номер:RSC005605888
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pressing Screw, Battery
Каталожный номер:12495270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:A210204000181
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Battery Pressure Plate
Каталожный номер:12495271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210307000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Support Body
Каталожный номер:14393604
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:21005351
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210404000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Upper Pipe Clamp Seat
Каталожный номер:RSC005606303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:A210111000093
Комплект:3
Примечание:
