Кронштейн масляного радиатора и воздушный колпак 14251429 (часть 2)

Кронштейн масляного радиатора и воздушный колпак 14251429 (часть 2)

← Кронштейн масляного радиатора и воздушный колпак 14251429 (часть 1) Радиатор воздушного охлаждения b229900001004 →

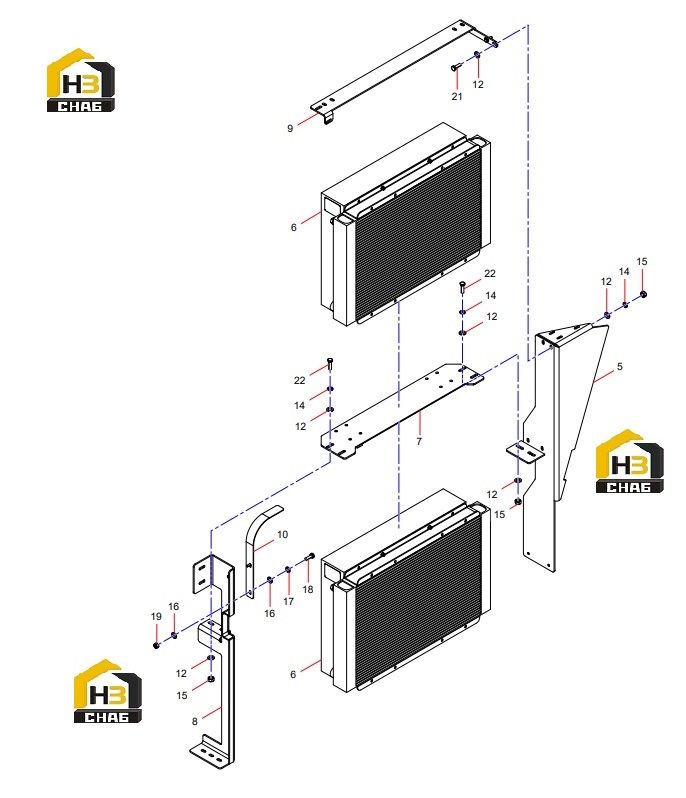

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Bracket, Left
Каталожный номер:RSC004817748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air-Cooling Radiator
Каталожный номер:B229900001004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connecting Plate
Каталожный номер:14246674
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket, Right
Каталожный номер:RSC004817741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Top Connecting Plate
Каталожный номер:RSC004928502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Windshield
Каталожный номер:14246854
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000011
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210401000001
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210307000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210401000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:A210307000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:2
Примечание:
