Комплектующие стрелы 14531457 (часть 1)

Комплектующие стрелы 14531457 (часть 1)

← Система гидравлическая rsc007744736 Комплектующие стрелы 14531457 (часть 2) →

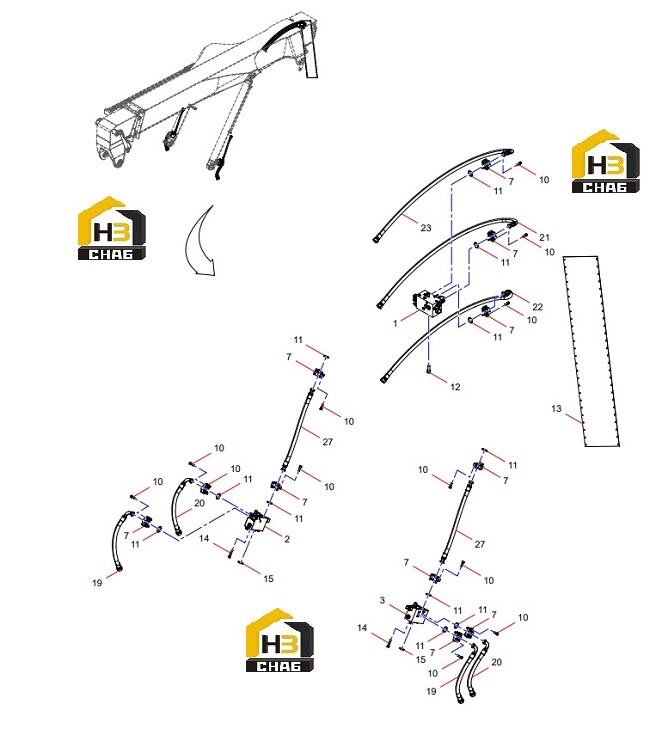

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Telescopic Valve Group
Каталожный номер:13288352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Pitching Valve Bank
Каталожный номер:13848007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left Pitching Valve Group
Каталожный номер:13848005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Split Flange
Каталожный номер:B210780000244
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000354
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000337
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Protective Sleeve, Rubber Hose
Каталожный номер:12344078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210204000255
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A210609000121
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose Assembly
Каталожный номер:B230103004971
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose Assembly
Каталожный номер:B230103007449
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose Assembly
Каталожный номер:B230103004966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose Assembly
Каталожный номер:B230103004967
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hose Assembly
Каталожный номер:B230103004968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Hose Assembly
Каталожный номер:60016784
Комплект:2
Примечание:
