Комплектующие стрелы 12591425

Комплектующие стрелы 12591425

← Группа выпускных масляных клапанов, насос rsc005765508 Система электрическая rsc007719087 →

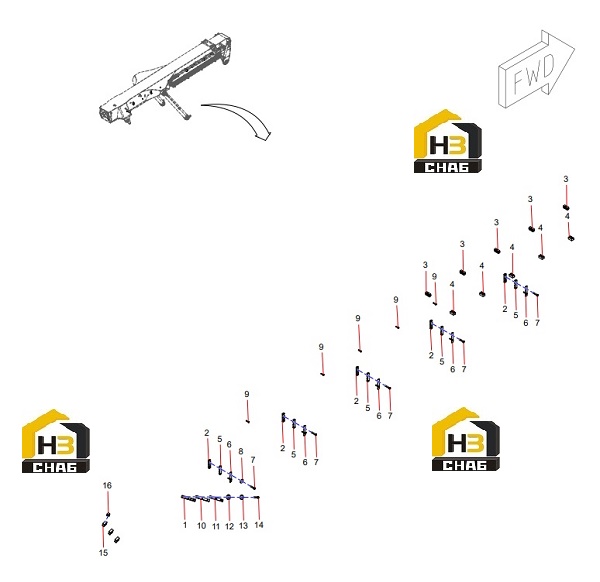

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Combination Pipe Clamp Body
Каталожный номер:A820601991102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Combination Lower Pipe Clamp, Boom
Каталожный номер:14225838
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe Clamp Body
Каталожный номер:60186271
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe Clamp
Каталожный номер:A229900006820
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Combination Upper Pipe Clamp, Boom
Каталожный номер:14225847
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover Plate, Boom Pipe Clamp
Каталожный номер:13867619
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000030
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210404000003
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000117
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Combination Pipe Clamp Body
Каталожный номер:A820101350328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover Plate, Pipe Clamp Body
Каталожный номер:A820101350327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000011
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000031
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe Clamp
Каталожный номер:151302010023A
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe Clamp
Каталожный номер:A229900006532
Комплект:1
Примечание:
