Комплектующие плунжерного насоса rsc007744553 (часть 7)

← Комплектующие плунжерного насоса rsc007744553 (часть 6) Комплектующие плунжерного насоса rsc007744553 (часть 8) →

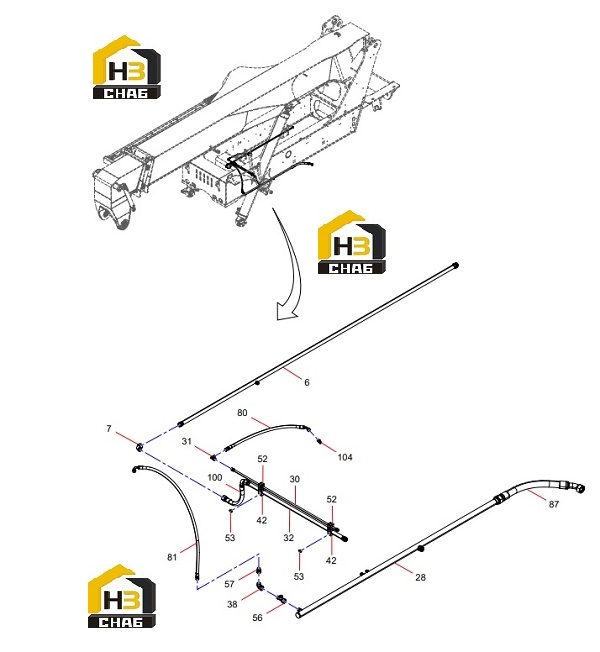

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:Underframe Steel Pipe Assembly

Каталожный номер:14133912

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:28

Наименование:Underframe Steel Pipe Assembly

Каталожный номер:14133910

Комплект:1

Примечание:

№ на схеме:30

Наименование:Underframe Steel Pipe Assembly

Каталожный номер:14133905

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:7

Примечание:

№ на схеме:32

Наименование:Underframe Steel Pipe Assembly

Каталожный номер:14133903

Комплект:1

Примечание:

№ на схеме:38

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:42

Наименование:Clamp

Каталожный номер:60014676

Комплект:15

Примечание:

№ на схеме:52

Наименование:Pipe Clamp Body

Каталожный номер:60014672

Комплект:2

Примечание:

№ на схеме:53

Наименование:Support Rail Nut SM6

Каталожный номер:60202487

Комплект:82

Примечание:

№ на схеме:56

Наименование:Fitting, Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:57

Наименование:Fitting, Adapter

Каталожный номер:B210780000684

Комплект:1

Примечание:

№ на схеме:80

Наименование:Hose

Каталожный номер:B230103008435

Комплект:1

Примечание:

№ на схеме:81

Наименование:Hose

Каталожный номер:B230103000121

Комплект:1

Примечание:

№ на схеме:87

Наименование:Hose Assembly

Каталожный номер:B230103008054

Комплект:2

Примечание:

№ на схеме:100

Наименование:Hose ASSY

Каталожный номер:B230103000391

Комплект:1

Примечание:

№ на схеме:104

Наименование:Straight Connections

Каталожный номер:B210780000733

Комплект:2

Примечание:
