Комплектующие кабины 14029514 (часть 4)

Комплектующие кабины 14029514 (часть 4)

← Комплектующие кабины 14029514 (часть 3) Приварка седла v-образного колеса rsc006677024 →

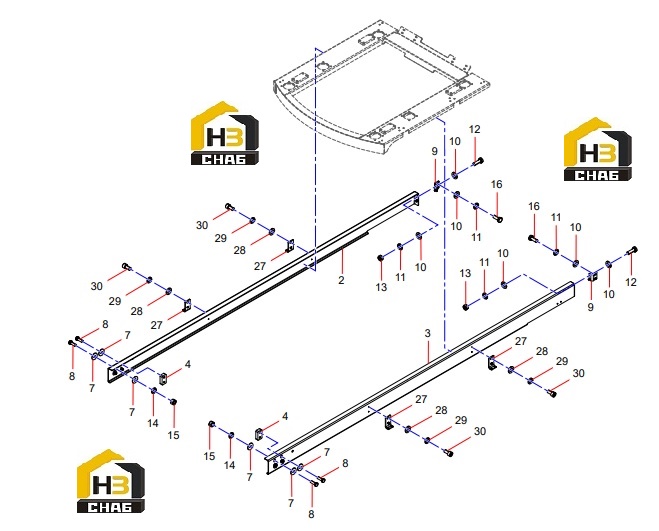

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:Bending Guide Rail
Каталожный номер:14023818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bending Guide Rail
Каталожный номер:14023817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Limit Stop
Каталожный номер:14023809
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210404000008
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000229
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bending Fixing Plate
Каталожный номер:14023811
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000011
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000001
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210401000004
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210307000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bending Fixing Plate
Каталожный номер:14023810
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Screw
Каталожный номер:A210204000146
Комплект:8
Примечание:
