Клапан главный в сборе rsc008161796

Клапан главный в сборе rsc008161796

← Клапан обратный в сборе 14133922 Клапан многоходовой с электрическим управлением 150602010034a →

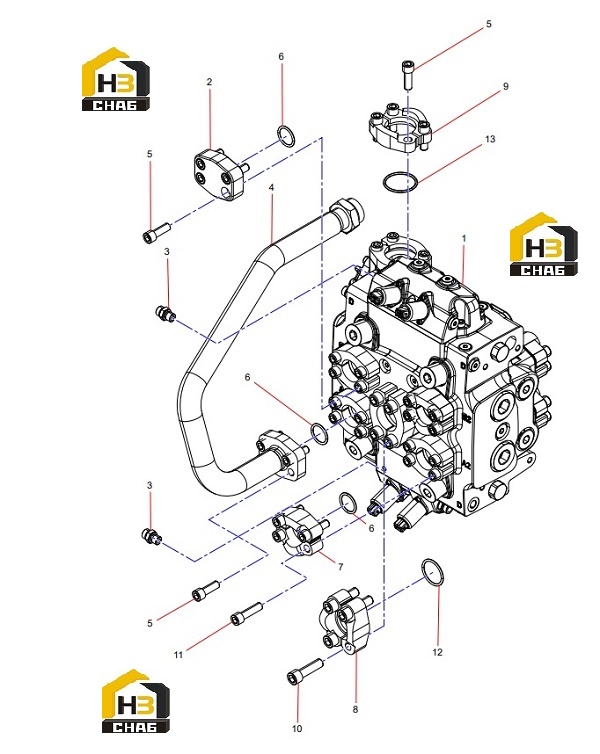

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electrically Controlled Multi-Way Valve
Каталожный номер:150602010034A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange
Каталожный номер:A820199003283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Straight Connections
Каталожный номер:B210780000036
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:RSC007796388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210204000206
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Split Flange
Каталожный номер:B210780000004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Split Flange
Каталожный номер:B210780000693
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Split Flange
Каталожный номер:B210780000249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000353
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:A210204000462
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:B230101000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:B230101000244
Комплект:1
Примечание:
