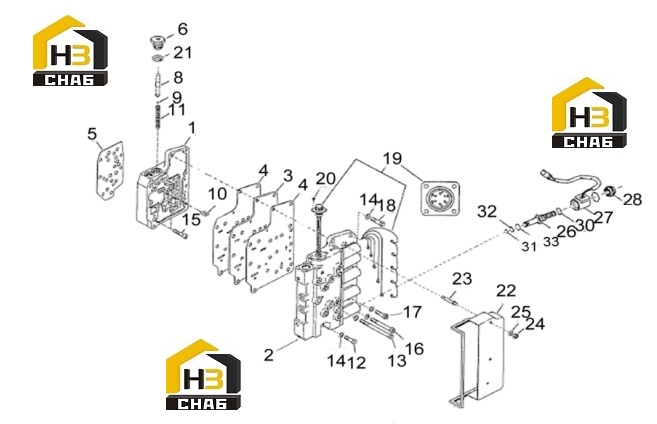

Клапан электрический регулирующий 60138721

← Клапан регулировки давления и питающий насос 60138682 Фланец 60139923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control Valve Shell Assembly

Каталожный номер:60099647

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control Valve Cover Assembly

Каталожный номер:60099524

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing Plate

Каталожный номер:60099504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal Plate Gasket

Каталожный номер:60099667

Комплект:2

Примечание:

№ на схеме:5

Наименование:Seal Gasket, Control Valve

Каталожный номер:60099648

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe Plug

Каталожный номер:60099496

Комплект:1

Примечание:

№ на схеме:8

Наименование:Disengagement Valve Spool Assembly

Каталожный номер:60099528

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:60099507

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stop Plate, Disengagement Valve Spool

Каталожный номер:60099527

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, Disengagement Valve Spool

Каталожный номер:60099703

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60099663

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:60099665

Комплект:5

Примечание:

№ на схеме:14

Наименование:Lock Washer

Каталожный номер:60099699

Комплект:14

Примечание:

№ на схеме:15

Наименование:Screw, Control Valve to Torque Converter Shell

Каталожный номер:60099649

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw, Control Valve Cover to Torque Converter Shell

Каталожный номер:60099644

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw, Oil Pump to Shell

Каталожный номер:60099723

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60099664

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cover Plate

Каталожный номер:60099628

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover Plate Screws

Каталожный номер:60099629

Комплект:4

Примечание:

№ на схеме:21

Наименование:Pipe Plug O-Ring

Каталожный номер:60099764

Комплект:1

Примечание:

№ на схеме:22

Наименование:Dust Cap

Каталожный номер:60099624

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stud Bolt

Каталожный номер:60121042

Комплект:3

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:60099627

Комплект:3

Примечание:

№ на схеме:25

Наименование:Gasket, Dust Cover

Каталожный номер:60099625

Комплект:3

Примечание:

№ на схеме:26

Наименование:Solenoid Valve Element

Каталожный номер:60099531

Комплект:5

Примечание:

№ на схеме:27

Наименование:Solenoid Valve Coil

Каталожный номер:60099778

Комплект:5

Примечание:

№ на схеме:28

Наименование:Nut, Solenoid Valve

Каталожный номер:60099605

Комплект:5

Примечание:

№ на схеме:30

Наименование:O-Ring, Coil to Nut

Каталожный номер:60099774

Комплект:5

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60099747

Комплект:5

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60099748

Комплект:5

Примечание:

№ на схеме:33

Наименование:O-Ring

Каталожный номер:60099749

Комплект:5

Примечание:
