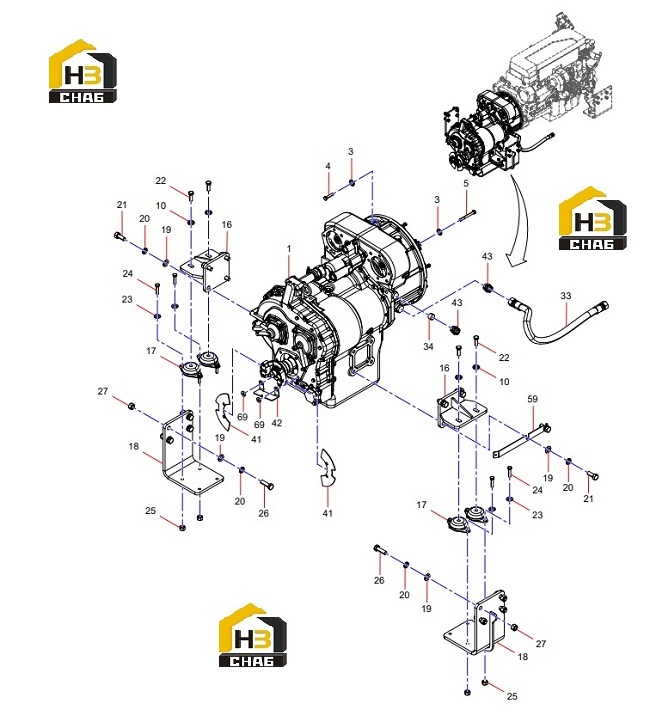

Двигатель и коробка передач с комплектующими rsc007726744 (часть 1)

← Двигатель, коробка передач, система охлаждения, система пожаротушения rsc007726900 Двигатель и коробка передач с комплектующими rsc007726744 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission

Каталожный номер:60308536

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:12

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60246431

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000007

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bracket, Gearbox

Каталожный номер:14016091

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shock Absorber

Каталожный номер:A820606030987

Комплект:4

Примечание:

№ на схеме:18

Наименование:left support of gear-box

Каталожный номер:RSC007159842

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000006

Комплект:20

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A829900001453

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:12

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000009

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210110000078

Комплект:16

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000029

Комплект:16

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103004792

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103005218

Комплект:1

Примечание:

№ на схеме:41

Наименование:Induction Plate

Каталожный номер:13938227

Комплект:2

Примечание:

№ на схеме:42

Наименование:Speed Sensor Bracket

Каталожный номер:11342780

Комплект:1

Примечание:

№ на схеме:43

Наименование:End Through Adapter

Каталожный номер:B210780000186

Комплект:2

Примечание:

№ на схеме:59

Наименование:Support, Harness

Каталожный номер:14216658

Комплект:1

Примечание:

№ на схеме:69

Наименование:Washer

Каталожный номер:A210404000003

Комплект:2

Примечание:
