Дверь масляного бака, комплектующие 14022327

Дверь масляного бака, комплектующие 14022327

← Крышка батарейного отсека, правая крышка 14022327 Кронштейн системы управления rsc005606837 (часть 1) →

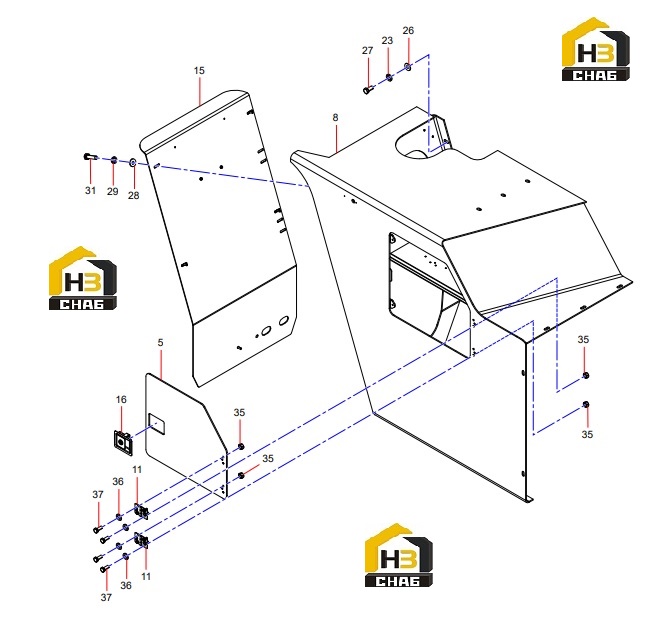

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Oil Tank Door
Каталожный номер:RSC005839811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Right Cover Plate
Каталожный номер:RSC006072341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hinge
Каталожный номер:A210891000015
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Splashboard
Каталожный номер:14019615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Latch, Cover
Каталожный номер:A222200000042
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000002
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:A210404000004
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:A210404000005
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Washer
Каталожный номер:A210401000017
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Nut
Каталожный номер:A210319000004
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Washer
Каталожный номер:A210405000007
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:36
Примечание:
