Дверь левая в сборе rsc005649102

← Пластина регулировочная, соединительная, левая дверь 14252287 Корпус рабочего масляного бака 14515466 (часть 1) →

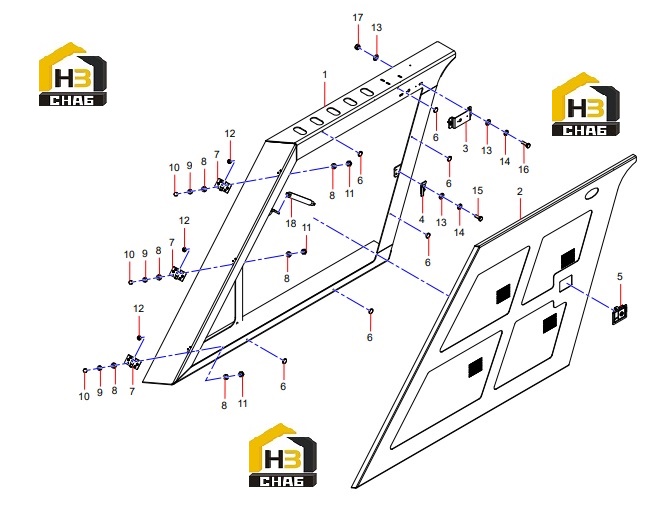

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:RSC005649054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Door

Каталожный номер:RSC005648745

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mounting Plate, Width Lamp

Каталожный номер:RSC005635014

Комплект:1

Примечание:

№ на схеме:4

Наименование:Locking Plate

Каталожный номер:RSC005635015

Комплект:1

Примечание:

№ на схеме:5

Наименование:Latch, Cover

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:6

Наименование:Elastic Cushion

Каталожный номер:11360286

Комплект:6

Примечание:

№ на схеме:7

Наименование:Hinge _ Modified

Каталожный номер:10196926

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000006

Комплект:18

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000016

Комплект:9

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:9

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000016

Комплект:9

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210211000011

Комплект:9

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gas Spring

Каталожный номер:A229900009852

Комплект:1

Примечание:
