Заднее крыло (левая сторона) 12862147

Заднее крыло (левая сторона) 12862147

← Крыло левое 12976261 Зеркало заднего вида левое 10201511 →

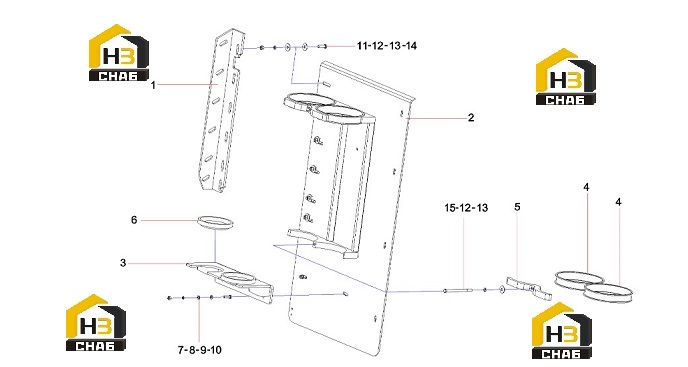

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mounting seat
Каталожный номер:12862080
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rear fender (left side) welding
Каталожный номер:12862042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Baffle welding
Каталожный номер:12862067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rubber sleeve
Каталожный номер:12859712
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pressure plate
Каталожный номер:12859710
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:pad
Каталожный номер:A820606010001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000025
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:nut
Каталожный номер:A210307000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M12x40GB5783-00GB/T 5783
Каталожный номер:A210111000040
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:A210404000004
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut M12GB6170-00GB/T 6170
Каталожный номер:A210307000001
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12x160GB5782
Каталожный номер:A210110000179
Комплект:2
Примечание:
