Воздухозаборник в сборе (часть2) 13679166

Воздухозаборник в сборе (часть2) 13679166

← Воздухозаборник в сборе (часть1) 13679166 Фильтр воздушный 60181998 →

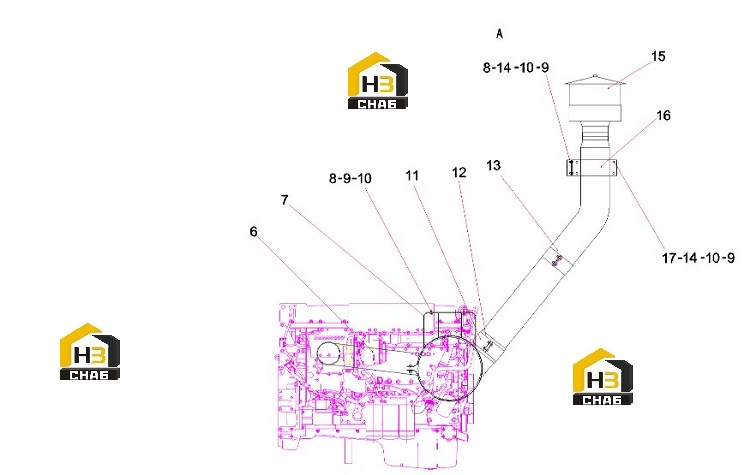

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:6
Наименование:Intake connecting pipe
Каталожный номер:12565449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Air filter bracket SRSC45C30.1.4.1
Каталожный номер:12564193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M8x20GB/T 5783
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:A210405000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose clamp
Каталожный номер:13305187
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connecting hose
Каталожный номер:13303545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connecting steel pipe
Каталожный номер:13304974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:nut
Каталожный номер:A210307000012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rain cap H001053
Каталожный номер:60188052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Steel pipe clamp
Каталожный номер:13304995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bolt
Каталожный номер:A210111000092
Комплект:8
Примечание:
