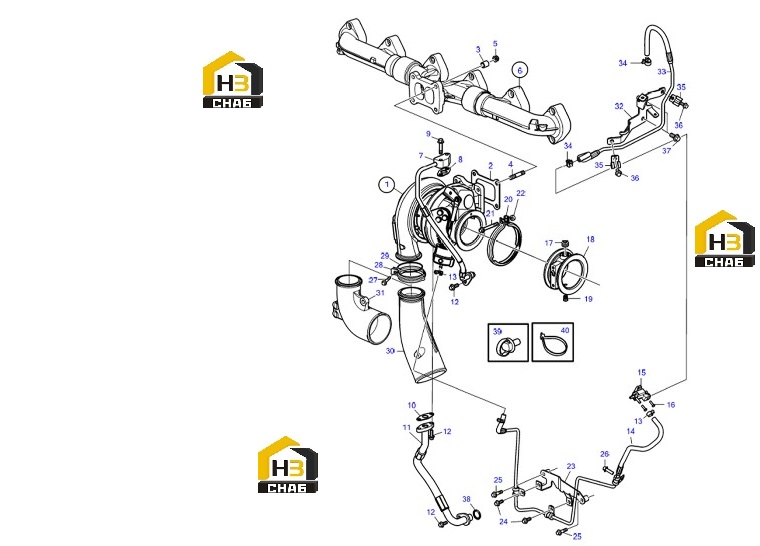

Турбонагнетатель в сборе 60349739

← Плита теплоизоляционная в сборе 60349738 Узел пускового устройства 60349740 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger 3801560

Каталожный номер:60267565

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mat 20781146

Каталожный номер:60093468

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer 478344

Каталожный номер:60131536

Комплект:4

Примечание:

№ на схеме:4

Наименование:Double-headed bolt 21345127

Каталожный номер:60267541

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut 1543499

Каталожный номер:60267542

Комплект:4

Примечание:

№ на схеме:6

Наименование:Exhaust manifold assembly 22281111

Каталожный номер:60344705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pressure pipe 21867994

Каталожный номер:60267566

Комплект:1

Примечание:

№ на схеме:8

Наименование:Mat 22206133

Каталожный номер:60344718

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange bolt 984737

Каталожный номер:60228921

Комплект:2

Примечание:

№ на схеме:10

Наименование:Mat 20707685

Каталожный номер:60267544

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil return pipe 21831612

Каталожный номер:60267567

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange bolt 984734

Каталожный номер:60203765

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe clamp 975269

Каталожный номер:60267546

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tube 22394149

Каталожный номер:60267547

Комплект:1

Примечание:

№ на схеме:15

Наименование:Check valve 3819161

Каталожный номер:60228954

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange bolt 996061

Каталожный номер:60267548

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug 981193

Каталожный номер:60344719

Комплект:1

Примечание:

№ на схеме:18

Наименование:Exhaust pipe 22126840

Каталожный номер:60267550

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug 479979

Каталожный номер:60130989

Комплект:1

Примечание:

№ на схеме:20

Наименование:V-shaped clamp 21211715

Каталожный номер:60267551

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange bolt 994441

Каталожный номер:60267552

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut 990950

Каталожный номер:60228948

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket 22442798

Каталожный номер:60344720

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flange bolt 984736

Каталожный номер:60203731

Комплект:2

Примечание:

№ на схеме:25

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:26

Наименование:Flange bolt 984735

Каталожный номер:60203735

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange bolt 994374

Каталожный номер:60267560

Комплект:1

Примечание:

№ на схеме:28

Наименование:V-clamp 1542778

Каталожный номер:60131248

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sealing ring 1542781

Каталожный номер:60132413

Комплект:1

Примечание:

№ на схеме:30

Наименование:Intercooler pipe joint 3819414

Каталожный номер:60267561

Комплект:1

Примечание:

№ на схеме:31

Наименование:Intercooler pipe joint 11030375

Каталожный номер:60131569

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket 21913665

Каталожный номер:60267562

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tube 21967216

Каталожный номер:60267563

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe clamp 942400

Каталожный номер:60094347

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pipe clamp 975269

Каталожный номер:60267546

Комплект:2

Примечание:

№ на схеме:36

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:37

Наименование:Flange bolt 984752

Каталожный номер:60203768

Комплект:2

Примечание:

№ на схеме:38

Наименование:Sealing ring 21940615

Каталожный номер:60267564

Комплект:1

Примечание:
