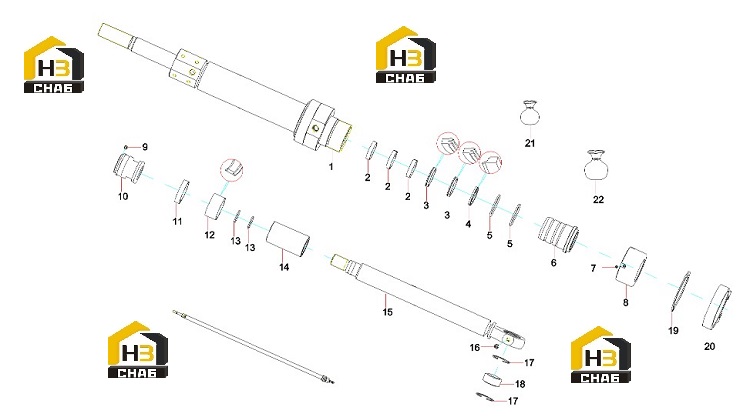

Цилиндр телескопический 10207101

← Узел главной балки 14156879 Комплектующие телескопического цилиндра 14179071 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly ZXSDJ90.2.5.1

Каталожный номер:10207100

Комплект:1

Примечание:

№ на схеме:2

Наименование:UP guide ring

Каталожный номер:A880803040036

Комплект:3

Примечание:

№ на схеме:3

Наименование:Piston rod seal

Каталожный номер:B230101000219

Комплект:2

Примечание:

№ на схеме:4

Наименование:Dust ring A14030P5008

Каталожный номер:B230101000065

Комплект:1

Примечание:

№ на схеме:5

Наименование:Square circle

Каталожный номер:A210609000162

Комплект:2

Примечание:

№ на схеме:6

Наименование:Guide sleeve DT063045WB-1

Каталожный номер:12002149

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M6x6GB79

Каталожный номер:A880801010065

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gland

Каталожный номер:12720571

Комплект:1

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:A210208000001

Комплект:1

Примечание:

№ на схеме:10

Наименование:piston

Каталожный номер:10206486

Комплект:1

Примечание:

№ на схеме:11

Наименование:UP guide ring 58x63x12.7 KT200

Каталожный номер:A880803040047

Комплект:1

Примечание:

№ на схеме:12

Наименование:MD sealing ring 63x47x18.4

Каталожный номер:A880806030022

Комплект:1

Примечание:

№ на схеме:13

Наименование:Square ring 30 x2.65GB3452.1

Каталожный номер:A210608000122

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spacer

Каталожный номер:10206485

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston rod assembly

Каталожный номер:10207098

Комплект:1

Примечание:

№ на схеме:16

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:18

Наименование:Joint bearings

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring 100GB894.1

Каталожный номер:A210414000012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cylinder seat

Каталожный номер:10207092

Комплект:1

Примечание:

№ на схеме:21

Наименование:DJ094A Eval Art seal package

Каталожный номер:10209797

Комплект:1

Примечание:

№ на схеме:22

Наименование:Telescopic cylinder sealing package

Каталожный номер:14179071

Комплект:1

Примечание:
