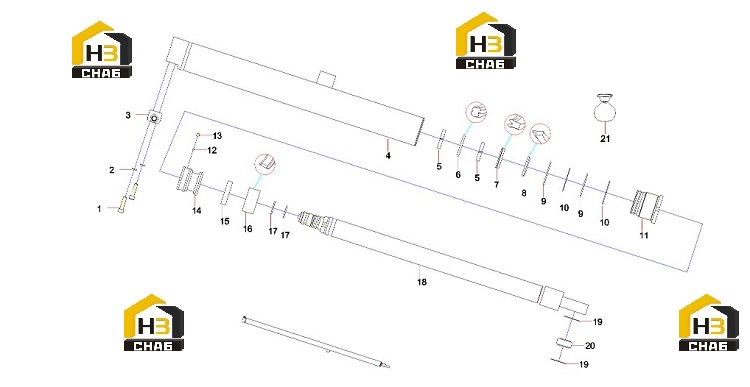

Цилиндр правый 11250059

← Вал направляющего колеса 13552532 Ремкомплект 14155959 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x40GB70.1

Каталожный номер:A210204000008

Комплект:2

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:3

Наименование:Support assembly ZXRSC45C.15.4.3

Каталожный номер:10710101

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder assembly ZXRSC45C.15.3A.1

Каталожный номер:11250060

Комплект:1

Примечание:

№ на схеме:5

Наименование:Guide ring

Каталожный номер:B230101001494

Комплект:2

Примечание:

№ на схеме:6

Наименование:GS sealing ring

Каталожный номер:B230101001497

Комплект:1

Примечание:

№ на схеме:7

Наименование:ZBR type sealing ring

Каталожный номер:B230101002121

Комплект:1

Примечание:

№ на схеме:8

Наименование:PW dust ring

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:9

Наименование:Square ring 69 x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:10

Наименование:Retaining ring ZX_DQ75x3.55

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:11

Наименование:Guide sleeve

Каталожный номер:10096737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel ball

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M8x12GB77

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston

Каталожный номер:10096745

Комплект:1

Примечание:

№ на схеме:15

Наименование:UP guide ring 70x75x15 KT200

Каталожный номер:B230101001492

Комплект:1

Примечание:

№ на схеме:16

Наименование:MD sealing ring 75x55x22.4

Каталожный номер:B230101001573

Комплект:1

Примечание:

№ на схеме:17

Наименование:Square circle

Каталожный номер:A210609000272

Комплект:2

Примечание:

№ на схеме:18

Наименование:Piston rod assembly ZXRSC45C.15.4.1

Каталожный номер:10710088

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joint bearings

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:21

Наименование:Mobile cylinder repair kit

Каталожный номер:14155959

Комплект:1

Примечание:
