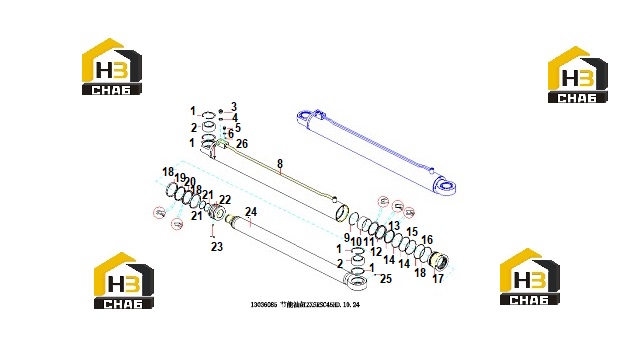

Цилиндр энергосберегающий 13036085

← Стрела в сборе (часть2) 13047909 Цилиндр рулевой 13023443 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:A210416000047

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GE80ES-2RSGB9163

Каталожный номер:A210651000176

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw plug ZXLS-M27

Каталожный номер:12355727

Комплект:1

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:12355724

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cylinder assembly

Каталожный номер:13036089

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retaining ring 125GB895.1

Каталожный номер:A210417000108

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support sleeve

Каталожный номер:11370672

Комплект:1

Примечание:

№ на схеме:11

Наименование:HBY sealing ring

Каталожный номер:60097633

Комплект:1

Примечание:

№ на схеме:12

Наименование:B3 sealing ring

Каталожный номер:B230101001538

Комплект:1

Примечание:

№ на схеме:13

Наименование:AY dust ring 120x130x7

Каталожный номер:60201396

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 136 x3.55GB3452.1

Каталожный номер:A210609000303

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:11853986

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 150x3.55GB3452.1

Каталожный номер:A210609000013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide sleeve

Каталожный номер:12697809

Комплект:1

Примечание:

№ на схеме:18

Наименование:UP guide ring 135x140x15 KT200

Каталожный номер:B230101001456

Комплект:2

Примечание:

№ на схеме:19

Наименование:Type B7 sealing ring

Каталожный номер:B230101001957

Комплект:1

Примечание:

№ на схеме:20

Наименование:OK type sealing ring 119x140x8

Каталожный номер:B230101000139

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring 75 x3.55GB3452.1

Каталожный номер:A210609000135

Комплект:2

Примечание:

№ на схеме:22

Наименование:piston

Каталожный номер:13586951

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x20GB79

Каталожный номер:A210208000007

Комплект:1

Примечание:

№ на схеме:24

Наименование:Piston rod assembly

Каталожный номер:13036093

Комплект:1

Примечание:

№ на схеме:25

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:2

Примечание:
