Цилиндр демпфер 10202942

← Блок скользящий верхний a810303990183 Комплект для ремонта демпфирующего цилиндра 14155960 →

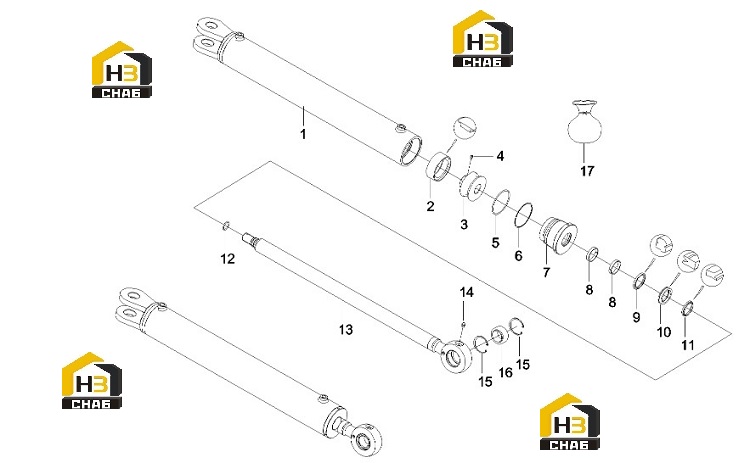

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:10202945

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:B230101001155

Комплект:1

Примечание:

№ на схеме:3

Наименование:piston

Каталожный номер:10202940

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M8x12GB79

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000087

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:10201417

Комплект:1

Примечание:

№ на схеме:7

Наименование:Guide sleeve

Каталожный номер:10202939

Комплект:1

Примечание:

№ на схеме:8

Наименование:UP guide ring 50x55x9.7 KT200

Каталожный номер:60013716

Комплект:2

Примечание:

№ на схеме:9

Наименование:GS sealing ring

Каталожный номер:A880806030136

Комплект:1

Примечание:

№ на схеме:10

Наименование:ZBR sealing ring 50x65x11.4

Каталожный номер:B230101001951

Комплект:1

Примечание:

№ на схеме:11

Наименование:PW dust ring 50x58.6x5.3x8

Каталожный номер:B230101001948

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 28 x3.55GB3452.1

Каталожный номер:A210609000044

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston rod assembly

Каталожный номер:10202948

Комплект:1

Примечание:

№ на схеме:14

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Retaining ring 62GB893.1

Каталожный номер:A210416000037

Комплект:2

Примечание:

№ на схеме:16

Наименование:Joint bearing GE40ES-2RSGB9163

Каталожный номер:A210612000023

Комплект:1

Примечание:

№ на схеме:17

Наименование:Damping cylinder repair kit ZXSDJ450.7.WXB1

Каталожный номер:14155960

Комплект:1

Примечание:
