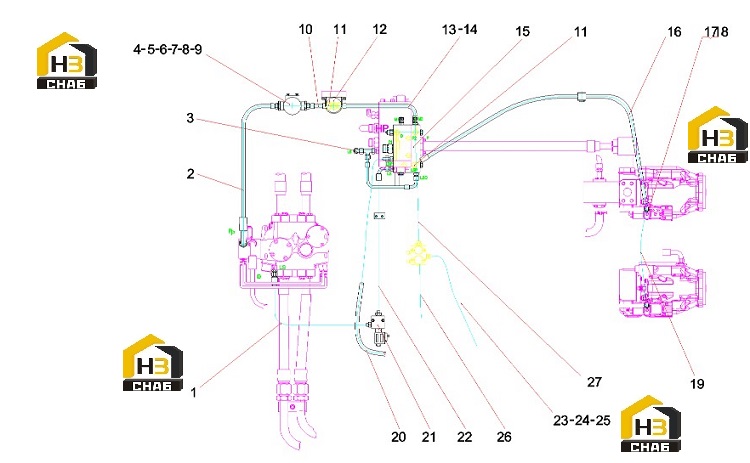

Система управления 14155647

← Клапан электромагнитный реверсивный 60059724 Фильтр давления масла a222100000128 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000478

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:60008241

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000477

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil pressure filter JB2302

Каталожный номер:A222100000128

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint body

Каталожный номер:A820205001857

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103000469

Комплект:1

Примечание:

№ на схеме:11

Наименование:Three-way combination T-joint

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot accumulator partial installation

Каталожный номер:13424467

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right angle combination joint

Каталожный номер:B210780000636

Комплект:5

Примечание:

№ на схеме:15

Наименование:Pilot valve set

Каталожный номер:14154563

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000465

Комплект:1

Примечание:

№ на схеме:17

Наименование:End straight connector

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:18

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103003290

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103001702

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shut-off valve set

Каталожный номер:14017750

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose 2SN8-DKOL-650

Каталожный номер:61012655

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103000654

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose 2SN08-DK0L-DK0L90-1850(ST)Q/SY015 119

Каталожный номер:61030570

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose 2SN08-DKOL-DKOL90-2300Q/SY1102

Каталожный номер:B230103001703

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose 2SN08-DKOL-DKOL90-1450Q/SY1102

Каталожный номер:60025565

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103000484

Комплект:1

Примечание:
