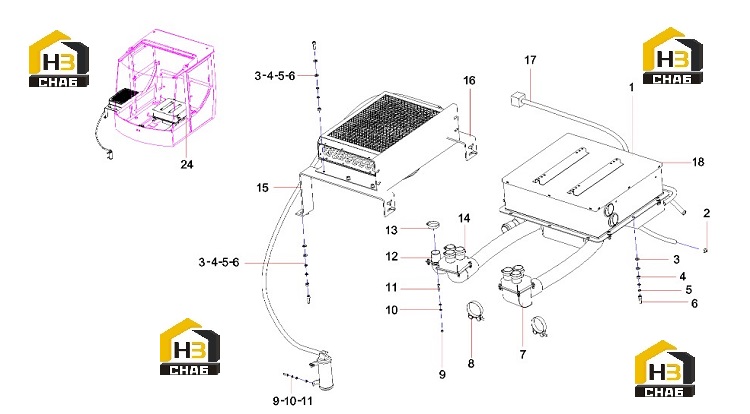

Система кондиционирования воздуха (часть1) 13573135

← Вал направляющего колеса 13552549 Система кондиционирования воздуха (часть2) 13573135 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air conditioner assembly SZY80SYZ-AAA without compressor

Каталожный номер:60347035

Комплект:1

Примечание:

№ на схеме:2

Наименование:Throat clamp

Каталожный номер:A210855000066

Комплект:10

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000017

Комплект:15

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:6

Наименование:Screw M10x30GB70.1

Каталожный номер:A210204000181

Комплект:15

Примечание:

№ на схеме:7

Наименование:Wind deflector SRSC450.16A.8

Каталожный номер:11621235

Комплект:1

Примечание:

№ на схеме:8

Наименование:T-shaped hoop

Каталожный номер:21004569

Комплект:4

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210307000016

Комплект:23

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000006

Комплект:46

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000081

Комплект:23

Примечание:

№ на схеме:12

Наименование:Defrosting ventilation duct RSC450.16A.15

Каталожный номер:11815375

Комплект:1

Примечание:

№ на схеме:13

Наименование:T-shaped hoop 50-umbrella 57

Каталожный номер:60021999

Комплект:10

Примечание:

№ на схеме:14

Наименование:Wind deflector

Каталожный номер:11906229

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right bracket

Каталожный номер:11783412

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left bracket

Каталожный номер:11783411

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hot water pipe

Каталожный номер:14234144

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipeline bracket

Каталожный номер:14098130

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right air conditioning pipe bracket

Каталожный номер:14227585

Комплект:1

Примечание:
