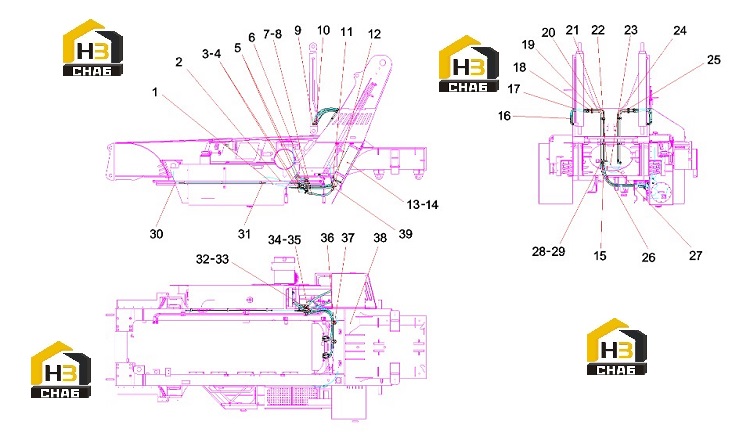

Система энергосберегающая 14154565

← Корпус зажима стрелы 12591425 Комплект энергосберегающих клапанов 13566067 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose 2SN8-DKOL-650Q/SY1102

Каталожный номер:B230103000452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103000483

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000445

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103000446

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:A230103000056

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose 4SP16-DKOS-DKOS90-850Q/SY1102

Каталожный номер:B230103001050

Комплект:1

Примечание:

№ на схеме:7

Наименование:Energy-saving valve group bracket

Каталожный номер:13325704

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M16x35GB70.1

Каталожный номер:A210204000234

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe joint

Каталожный номер:B210780000047

Комплект:2

Примечание:

№ на схеме:10

Наименование:End straight connector

Каталожный номер:B210780000040

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose 4SP16-DK0S-DK0S90-600Q/SY1102

Каталожный номер:B230103000556

Комплект:1

Примечание:

№ на схеме:12

Наименование:Energy-saving accumulator connector

Каталожный номер:13083273

Комплект:4

Примечание:

№ на схеме:13

Наименование:Skin nang accumulator EHV32-330/AC OLEAR

Каталожный номер:60206882

Комплект:4

Примечание:

№ на схеме:14

Наименование:Accumulator label

Каталожный номер:14088601

Комплект:4

Примечание:

№ на схеме:15

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Q/SY1102

Каталожный номер:B230103002582

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103000353

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe clamp body

Каталожный номер:60014676

Комплект:6

Примечание:

№ на схеме:19

Наименование:Single pipe clamp

Каталожный номер:60165334

Комплект:6

Примечание:

№ на схеме:20

Наименование:Energy-saving steel pipe 1

Каталожный номер:14154446

Комплект:1

Примечание:

№ на схеме:21

Наименование:Energy-saving steel pipe 2

Каталожный номер:14154448

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose 2

Каталожный номер:60113012

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103000355

Комплект:1

Примечание:

№ на схеме:24

Наименование:Energy-saving steel pipe 3

Каталожный номер:14154450

Комплект:1

Примечание:

№ на схеме:25

Наименование:Energy-saving steel pipe 4

Каталожный номер:14154452

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Q/SY1102

Каталожный номер:B230103006374

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103005237

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe joint

Каталожный номер:B210780001364

Комплект:3

Примечание:

№ на схеме:29

Наименование:Pipe joint

Каталожный номер:B210780001153

Комплект:4

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103000654

Комплект:1

Примечание:

№ на схеме:31

Наименование:Energy-saving pressure-filled steel pipe

Каталожный номер:13747091

Комплект:1

Примечание:

№ на схеме:32

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:33

Наименование:Right angle combination joint

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:34

Наименование:Energy-saving valve set

Каталожный номер:13566067

Комплект:1

Примечание:

№ на схеме:35

Наименование:screw

Каталожный номер:A210204000022

Комплект:2

Примечание:

№ на схеме:36

Наименование:Energy-saving hose bracket

Каталожный номер:13047180

Комплект:2

Примечание:

№ на схеме:37

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:38

Наименование:Welding diagram of the bottom plate of the pipe clamp of the energy-saving system

Каталожный номер:14154566

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:A210609000168

Комплект:4

Примечание:
