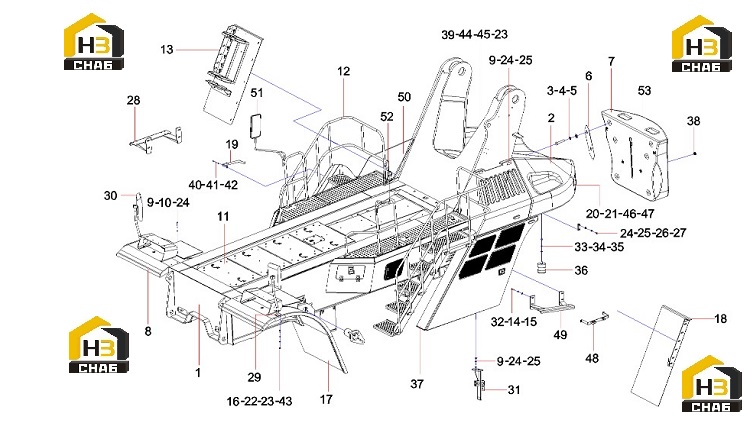

Сборка рамы 13666005

← Комплект энергосберегающих клапанов 13566067 Система противовеса 13026020 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame body welding

Каталожный номер:14155228

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixed counterweight system

Каталожный номер:13026020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A820102010533

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M36x220 GB5783

Каталожный номер:60269169

Комплект:4

Примечание:

№ на схеме:6

Наименование:Lower counterweight cushion

Каталожный номер:12898172

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rear counterweight

Каталожный номер:13013690

Комплект:1

Примечание:

№ на схеме:8

Наименование:Mudguard (right)

Каталожный номер:12976317

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:24

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210404000004

Комплект:24

Примечание:

№ на схеме:11

Наименование:Cover assembly

Каталожный номер:13033746

Комплект:1

Примечание:

№ на схеме:12

Наименование:Escalator platform assembly

Каталожный номер:13666006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear fender (right side)

Каталожный номер:14156886

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210404000008

Комплект:24

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:17

Наименование:Mudguard (left)

Каталожный номер:12976261

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rear fender (left side)

Каталожный номер:12862147

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil-water separator bracket

Каталожный номер:10136225

Комплект:1

Примечание:

№ на схеме:20

Наименование:Taillight mounting plate

Каталожный номер:11006387

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:8

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210405000007

Комплект:21

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:24

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:25

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:27

Наименование:Stopper

Каталожный номер:10106057

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hydraulic oil dispersion bracket

Каталожный номер:10246102

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rearview mirror assembly (left)

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rearview mirror assembly (right)

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:31

Наименование:Exhaust pipe clamp seat II

Каталожный номер:11196780

Комплект:2

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000112

Комплект:24

Примечание:

№ на схеме:33

Наименование:nut

Каталожный номер:A210307000029

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:36

Наименование:Shock absorber

Каталожный номер:A222000000066

Комплект:2

Примечание:

№ на схеме:37

Наименование:Cover assembly

Каталожный номер:12860429

Комплект:1

Примечание:

№ на схеме:38

Наименование:Mounting set

Каталожный номер:10480997

Комплект:6

Примечание:

№ на схеме:39

Наименование:Coupling plate

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:41

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:42

Наименование:bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:43

Наименование:nut

Каталожный номер:A210307000012

Комплект:19

Примечание:

№ на схеме:44

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:17

Примечание:

№ на схеме:45

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:46

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:47

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:48

Наименование:Bracket RSC45C.3.16

Каталожный номер:11849040

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hydraulic oil dispersion bracket

Каталожный номер:12860317

Комплект:1

Примечание:

№ на схеме:50

Наименование:Wind deflector assembly

Каталожный номер:13438230

Комплект:1

Примечание:

№ на схеме:51

Наименование:Rearview mirror

Каталожный номер:A229900002197

Комплект:1

Примечание:

№ на схеме:52

Наименование:Rearview mirror

Каталожный номер:A229900002196

Комплект:1

Примечание:

№ на схеме:53

Наименование:Plug 42

Каталожный номер:14067854

Комплект:1

Примечание:
