Поручень и платформа 13666006

← Накладка 13033709 Крыло левое 12976261 →

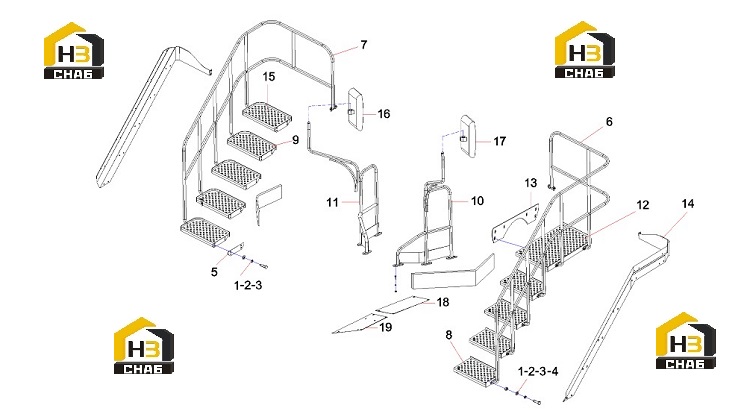

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000025

Комплект:76

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000011

Комплект:112

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000017

Комплект:36

Примечание:

№ на схеме:5

Наименование:Adjustment pad

Каталожный номер:10941204

Комплект:9

Примечание:

№ на схеме:6

Наименование:Rear armrest (left side)

Каталожный номер:13307386

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear armrest (right side)

Каталожный номер:10939948

Комплект:1

Примечание:

№ на схеме:8

Наименование:Left pedal

Каталожный номер:10940334

Комплект:4

Примечание:

№ на схеме:9

Наименование:Right pedal

Каталожный номер:10940336

Комплект:4

Примечание:

№ на схеме:10

Наименование:Upper armrest (left)

Каталожный номер:13585208

Комплект:1

Примечание:

№ на схеме:11

Наименование:Upper armrest (right)

Каталожный номер:13585209

Комплект:1

Примечание:

№ на схеме:12

Наименование:Left pedal (two)

Каталожный номер:13306313

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjustment pad (2)

Каталожный номер:12647067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Escalator platform skirting board assembly

Каталожный номер:13440751

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right pedal 2

Каталожный номер:13568086

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rearview mirror

Каталожный номер:A229900002197

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rearview mirror

Каталожный номер:A229900002196

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mud retaining pad

Каталожный номер:13713425

Комплект:2

Примечание:

№ на схеме:19

Наименование:Mud retaining plate 2

Каталожный номер:13713423

Комплект:2

Примечание:
