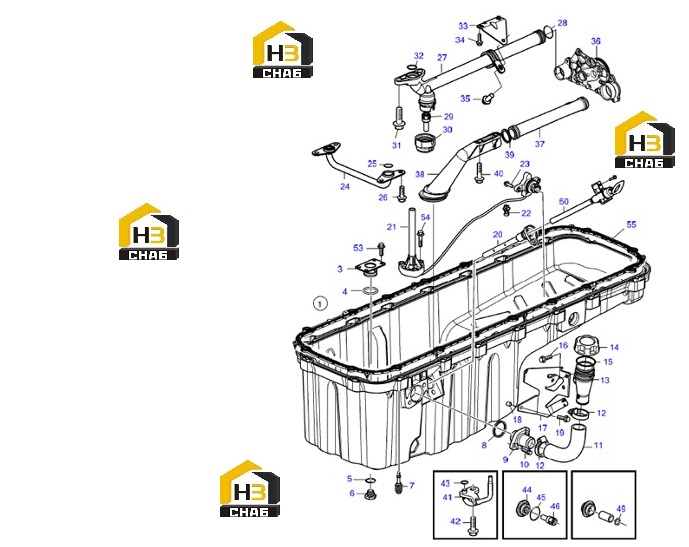

Поддон масляный в сборе 60349727

← Маховик в сборе 60349726 Фильтр масляный в сборе 60349728 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil pan assembly 22242776

Каталожный номер:60344650

Комплект:1

Примечание:

№ на схеме:3

Наименование:Baffle 20839219

Каталожный номер:60199137

Комплект:1

Примечание:

№ на схеме:4

Наименование:U-ring 20586720

Каталожный номер:60132369

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring 20579690

Каталожный номер:60094790

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug 20571854

Каталожный номер:60094806

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange bolt 20739547

Каталожный номер:60203758

Комплект:18

Примечание:

№ на схеме:8

Наименование:Sealing ring 21780376

Каталожный номер:60344651

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connecting tube 20462497

Каталожный номер:60199139

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange bolt 984735

Каталожный номер:60203735

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tube 3831383

Каталожный номер:B229900005158

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe clamp 994562

Каталожный номер:60344652

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil filling pipe 20808091

Каталожный номер:60066480

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil filling cover 20807510

Каталожный номер:60131406

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber pad 20365079

Каталожный номер:B230101001205

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bracket 22402749

Каталожный номер:60344653

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer 845988

Каталожный номер:60344654

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flange bolt 984737

Каталожный номер:60228921

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube 21523327

Каталожный номер:60091443

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil level sensor 22022794

Каталожный номер:60285663

Комплект:1

Примечание:

№ на схеме:22

Наименование:Baffle 20700754

Каталожный номер:60129918

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange bolt 984726

Каталожный номер:60203739

Комплект:2

Примечание:

№ на схеме:24

Наименование:Tube 21024340

Каталожный номер:60344655

Комплект:1

Примечание:

№ на схеме:25

Наименование:U-ring 949656

Каталожный номер:60092704

Комплект:2

Примечание:

№ на схеме:26

Наименование:Flange bolt 984755

Каталожный номер:60199258

Комплект:4

Примечание:

№ на схеме:27

Наименование:Valve body 21448916

Каталожный номер:60344656

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing ring 20570449

Каталожный номер:60094813

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pressure reducing valve 22188378

Каталожный номер:60344657

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube 21496432

Каталожный номер:60344658

Комплект:1

Примечание:

№ на схеме:31

Наименование:Flange bolt 984725

Каталожный номер:60203805

Комплект:2

Примечание:

№ на схеме:32

Наименование:Sealing ring 21092243

Каталожный номер:60097195

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket 21949239

Каталожный номер:60344659

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut 995812

Каталожный номер:60344660

Комплект:6

Примечание:

№ на схеме:35

Наименование:Flange bolt 984734

Каталожный номер:60203765

Комплект:1

Примечание:

№ на схеме:36

Наименование:Oil pump 21736639

Каталожный номер:60344661

Комплект:1

Примечание:

№ на схеме:37

Наименование:Tube 21498764

Каталожный номер:60344662

Комплект:1

Примечание:

№ на схеме:38

Наименование:Oil collection pan 21448895

Каталожный номер:60344663

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sealing ring 20570449

Каталожный номер:60094813

Комплект:2

Примечание:

№ на схеме:40

Наименование:Flange bolt 984755

Каталожный номер:60199258

Комплект:6

Примечание:

№ на схеме:41

Наименование:Piston cooling nozzle 22577447

Каталожный номер:60344664

Комплект:6

Примечание:

№ на схеме:42

Наименование:Flange bolt 994445

Каталожный номер:60344627

Комплект:6

Примечание:

№ на схеме:43

Наименование:Square ring 955982

Каталожный номер:60199146

Комплект:6

Примечание:

№ на схеме:44

Наименование:Cover 1547934

Каталожный номер:60129785

Комплект:1

Примечание:

№ на схеме:45

Наименование:U-ring 948610

Каталожный номер:60094496

Комплект:1

Примечание:

№ на схеме:46

Наименование:Valve 22188378

Каталожный номер:60344665

Комплект:1

Примечание:

№ на схеме:49

Наименование:Sealing ring 469846

Каталожный номер:60132452

Комплект:1

Примечание:

№ на схеме:50

Наименование:Oil ruler assembly USY2016003

Каталожный номер:60330116

Комплект:1

Примечание:

№ на схеме:53

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:4

Примечание:

№ на схеме:54

Наименование:Flange bolt 948356

Каталожный номер:60094398

Комплект:3

Примечание:

№ на схеме:55

Наименование:Seal 20812484

Каталожный номер:60093492

Комплект:1

Примечание:
