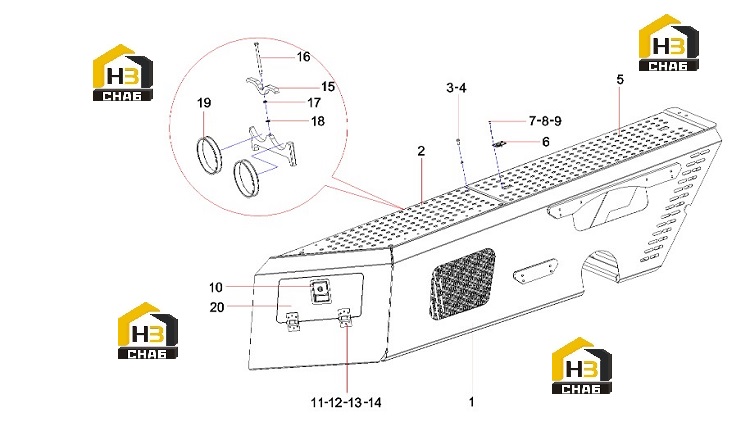

Платформа левая 12860121

← Двери 12860429 Дверь левая 13115749 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left platform body

Каталожный номер:12860096

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front cover of left platform

Каталожный номер:13374940

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:5

Наименование:Left platform back cover

Каталожный номер:10407020

Комплект:1

Примечание:

№ на схеме:6

Наименование:Stainless steel access cover buckle

Каталожный номер:A229900003988

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M3x16GB819.2 stainless steel

Каталожный номер:A210211000054

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut M3GB6170

Каталожный номер:A314140000314

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer 3GB97.1

Каталожный номер:A210405000027

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hood lock

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hinge (middle door)

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000079

Комплект:12

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:15

Наименование:Pressure plate

Каталожный номер:12859710

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M12x160GB5782

Каталожный номер:A210110000179

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber sleeve

Каталожный номер:12859712

Комплект:4

Примечание:

№ на схеме:20

Наименование:Door welding

Каталожный номер:12859730

Комплект:1

Примечание:
