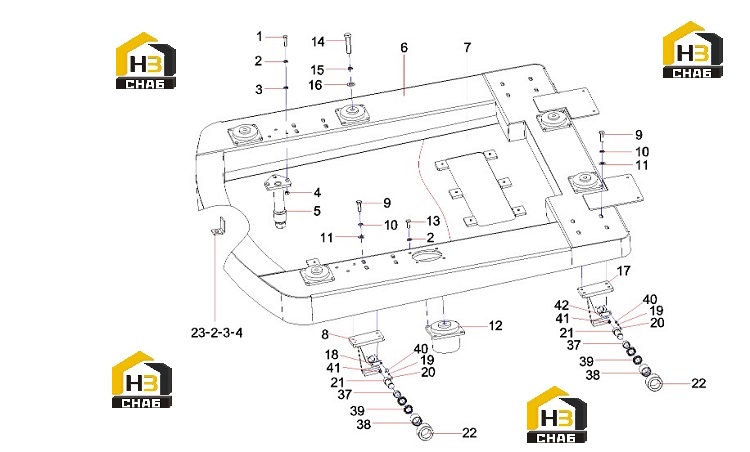

Механизм перемещения кабины (часть1) 10679877

← Комплект для ремонта рулевого цилиндра 14155964 Механизм перемещения кабины (часть2) 10679877 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000023

Комплект:8

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210405000011

Комплект:38

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000001

Комплект:38

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:5

Наименование:Guide wheel assembly 1

Каталожный номер:13552532

Комплект:2

Примечание:

№ на схеме:6

Наименование:tray

Каталожный номер:13462144

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sound insulation board assembly

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Welding of front wheel mounting seat

Каталожный номер:13624138

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M12x35GB5783 Grade 10.9

Каталожный номер:A210111000203

Комплект:24

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:20

Примечание:

№ на схеме:12

Наименование:Shock absorber stiffness 800

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000018

Комплект:26

Примечание:

№ на схеме:14

Наименование:Bolt M16x70GB5782-00 10.9GB/T 5782 10.9 grade

Каталожный номер:A210110000281

Комплект:6

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:17

Наименование:Welding of rear wheel mounting seat

Каталожный номер:13624135

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shaft end baffle

Каталожный номер:A820101314487

Комплект:2

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:21

Наименование:Shaft⑶

Каталожный номер:13295507

Комплект:4

Примечание:

№ на схеме:22

Наименование:Roller

Каталожный номер:13294871

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000028

Комплект:6

Примечание:

№ на схеме:37

Наименование:Collar

Каталожный номер:13295491

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bushing

Каталожный номер:12830208

Комплект:4

Примечание:

№ на схеме:39

Наименование:Rolling bearing 61906-RZGB276

Каталожный номер:60197234

Комплект:8

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210404000004

Комплект:20

Примечание:

№ на схеме:41

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:42

Наименование:Shaft end baffle

Каталожный номер:13544363

Комплект:2

Примечание:
