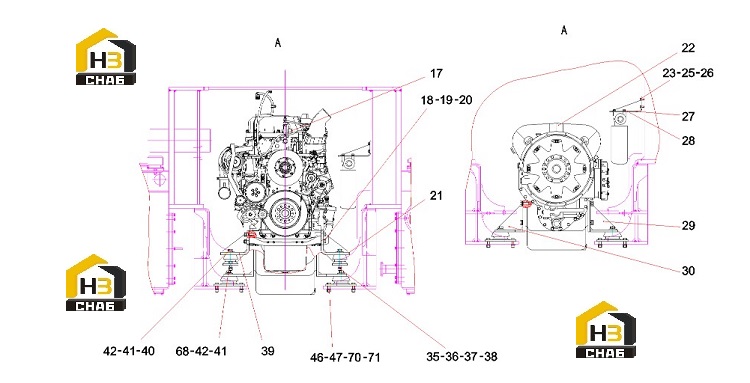

Коробка передач двигателя в сборе (часть2) 14410858

← Коробка передач двигателя в сборе (часть1) 14410858 Коробка передач двигателя в сборе (часть3) 14410858 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:17

Наименование:Engine TAD1151 265kW Stage IIIA VOLVO

Каталожный номер:60265416

Комплект:1

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000243

Комплект:9

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000004

Комплект:9

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000003

Комплект:9

Примечание:

№ на схеме:21

Наименование:Engine left bracket

Каталожный номер:13571283

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gearbox 15.7TE30510-10 DANA

Каталожный номер:60257630

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:26

Наименование:Filter support mounting plate

Каталожный номер:14228976

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:28

Наименование:Gearbox left bracket

Каталожный номер:13029333

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gearbox right bracket

Каталожный номер:13029336

Комплект:1

Примечание:

№ на схеме:30

Наименование:Oil ruler kit

Каталожный номер:11725931

Комплект:1

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:A210401000005

Комплект:4

Примечание:

№ на схеме:36

Наименование:washer

Каталожный номер:A229900001360

Комплект:4

Примечание:

№ на схеме:37

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:4

Примечание:

№ на схеме:38

Наименование:Engine right bracket

Каталожный номер:13571273

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M22x50GB5783 Grade 10.9

Каталожный номер:A210111000224

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer 22GB93

Каталожный номер:A210401000007

Комплект:6

Примечание:

№ на схеме:41

Наименование:washer

Каталожный номер:A820102010510

Комплект:6

Примечание:

№ на схеме:42

Наименование:Shock absorber stiffness 2500

Каталожный номер:60100352

Комплект:2

Примечание:

№ на схеме:46

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:47

Наименование:Transmission oil pipe bracket 1

Каталожный номер:13677807

Комплект:1

Примечание:

№ на схеме:68

Наименование:Bolt M20x50GB5783 Grade 10.9

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:70

Наименование:bolt

Каталожный номер:A210110000009

Комплект:8

Примечание:

№ на схеме:71

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:8

Примечание:
