Клапан рулевой 14353465

Клапан рулевой 14353465

← Трубопровод рулевой системы 10432886 Клапан электромагнитный реверсивный 60059724 →

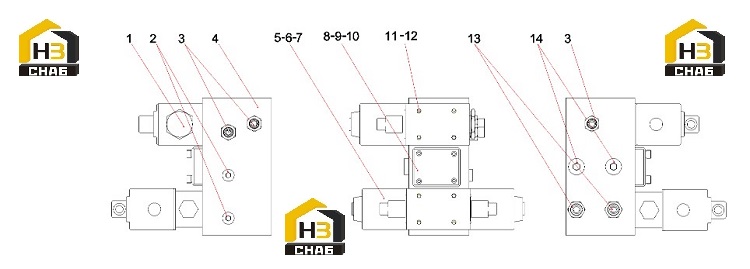

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electromagnetic reversing valve DS3-TB23/10V-D24K7
Каталожный номер:60155035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw plug
Каталожный номер:B210399000003
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:End straight connector
Каталожный номер:B210780000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Mobile valve block
Каталожный номер:14353262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M5x70 (GB70.1)
Каталожный номер:A210204000127
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Superimposed check valve
Каталожный номер:A220401000010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Solenoid reversing valve
Каталожный номер:60059724
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover plate
Каталожный номер:14353564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M5x20GB70.1
Каталожный номер:A210204000117
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring 6.3 x1.8GB3452.1
Каталожный номер:A210609000091
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:screw
Каталожный номер:A210204000119
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Waterproof cover
Каталожный номер:A820601020466
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:End straight connector
Каталожный номер:B210780000232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw plug
Каталожный номер:B210780000201
Комплект:3
Примечание:
