Блок управления 14156015

Блок управления 14156015

← Лампа светодиодная индикаторная 14155991 Переключатель бесконтактный 13499521 →

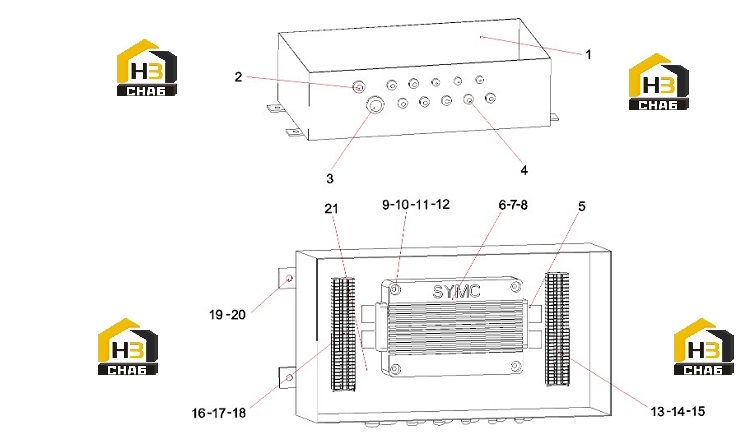

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control box 440-240-120- IP65-D
Каталожный номер:60002280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Waterproof cable fixing head black
Каталожный номер:60004572
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cable fixing head
Каталожный номер:A249900000530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Waterproof cable fixing head black
Каталожный номер:60004571
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SYMC terminal wiring harness
Каталожный номер:13558814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sany motion controller assembly SYMC-92DG
Каталожный номер:A810201206127
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:screw
Каталожный номер:A210204000137
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210401000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Card rail
Каталожный номер:A241600000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:screw
Каталожный номер:A210210000015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:A210401000013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:A210405000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plug-in light-emitting diodeφ5Q/SY1149 red
Каталожный номер:A242300000233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug-in resistor 202-φ3.5×9.6-5%-100ppm-1/2W
Каталожный номер:A242300000026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plug-in resistor 121-5%
Каталожный номер:A242300000406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Terminal block
Каталожный номер:B242000000017
Комплект:68
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:End plates and partitions
Каталожный номер:A242000000306
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:terminal
Каталожный номер:A242000000390
Комплект:136
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:nut
Каталожный номер:A210307000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:washer
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Wiring diagram of electric control cabinet
Каталожный номер:13092992
Комплект:1
Примечание:
